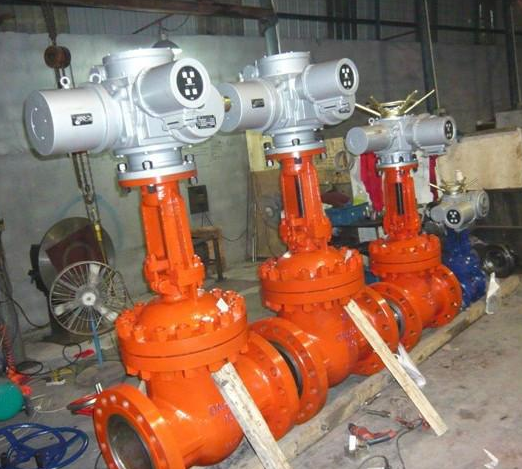

Z941H型電動法蘭閘閥

發布日期：2018-11-13 點擊數： Z941H型電動法蘭閘閥

一、電動閘閥執行標準：

1．Z941H電動法蘭閘閥設計制造按GB/T 12234-89

2、電動法蘭閘閥Z941H結構長度按GB/T 12221-89

3、電動閘閥法蘭連接尺寸按：JB/T 79-94

4、電動閘閥閥檢查和試驗按GB/T 13927-92

二、電動閘閥主要特點：

1、電動閘閥結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。

2、密封面采用不銹鋼和硬質合金，使用壽命長。

3、采用柔性石墨填料板、密封可靠、操作輕便靈活。

4、電動執行器驅動開啟輕松、結構形式為彈性楔式單閥、剛性楔式單閥板。

5、我廠生產的Z941H型電動法蘭閘閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

三、電動閘閥主要尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	H	DO
凸面法蘭 RF Z941H Z941Y Z941W Z941F Z940H Z940Y Z940W Z940F 16C 16P 16R 16I	40	200	145	110	85	16	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	16	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	18	4-Φ18	DZW10	590	665	365
	80	280	195	160	135	20	8-Φ18	DZW15	590	725	365
	100	300	215	180	155	20	8-Φ18	DZW20	590	787	365
	125	325	245	210	185	22	8-Φ18	DZW20	590	934	365
	150	350	280	240	210	24	8-Φ23	DZW20	590	955	365
	200	400	335	295	265	26	12-Φ23	DZW30	590	1105	365
	250	450	405	335	320	30	12-Φ25	DZW30	810	1343	470
	300	500	460	410	375	30	12-Φ25	DZW45	810	1516	470
	350	550	520	470	435	34	16-Φ25	DZW90	810	1678	470
	400	600	580	525	485	36	16-Φ30	DZW120	830	1849	550
	450	650	640	585	545	40	20-Φ30	DZW120	830	1937	550
	500	700	705	650	608	44	20-Φ34	DZW180	830	2234	550
	600	800	840	770	718	48	20-Φ41	DZW250	870	2432	320
	700	900	910	840	788	50	24-Φ41	DZW250	870	2489	320
	800	1000	1020	950	898	52	24-Φ41	DZW350	1170	2643	570
	900	1100	1120	1050	998	54	28-Φ41	DZW500	1170	2935	570
	1000	1200	1255	1170	1100	56	28-Φ48	DZW500	1170	3410	570

四、電動閘閥主要材料

體蓋板	閥桿	密封面	墊片	填料	工作溫度℃	適用介質
WCB	2Cr13	13Cr STL 本體材料尼龍	增強柔性石墨 1Cr13/柔性石墨 08軟鋼 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T） PTFE	柔性石墨增強柔性石墨 SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WC1	38CrMoA1 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540

ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	銷酸類
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸類

五、電動閘閥訂貨說明：

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3客戶在訂貨中務必提供以下說明；

結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供優良的服務
