HCB籠式調節閥

發布日期：2015-11-29 點擊數： HCB籠式調節閥

【簡單介紹】

HCB、HCP平衡籠式單座、雙座調節閥是一種控制各種高溫、低溫的高流體，壓力平衡式調節閥，閥結構緊湊，閥內流體通道呈S流體線型，還設有一個改善套筒周圍流體平穩流動的導流翼，其特點是壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準，調節閥動態穩定性能好，噪音低，閃蒸空化腐蝕小，適用于控制各種溫度的高壓差流體。配用LHA多彈簧氣動薄膜執行機構，其結構緊湊、輸出力大。

【詳細說明】

一、HCB籠式調節閥產品概述：

　　 HCB氣動籠式雙座調節閥是壓力平衡式調節閥，閥內流體通道呈S流體線型，還設有一個改善套筒周圍流體平穩流動的導向翼，優點是壓降損失小，流量大，可調范圍廣。流量特性曲線精度高，動態穩定性好。噪音低，空化腐蝕小，調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用LHA多彈簧薄膜執行機構或電動執行機構，其結構緊湊、輸出力大。產品符合GB/T4213-92。

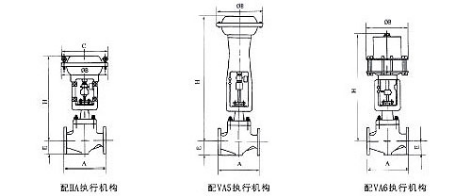

二、HCB籠式調節閥技術圖片：


、HCB籠式調節閥主要外形連接尺寸：單位：mm

公稱通徑	執行機構	H				C	φB	E
公稱通徑	執行機構	常溫型（P）	伸長Ⅰ型（E1）	伸長Ⅱ型（E2I）	伸長Ⅱ型（E2W）	C	φB	E
40	LHA1D、R	425	590	705	945	230	218	70
	LHA2D、R	500	665	780	1020	281	267
	LHA3D、R	590	760	875	1140	363	350
50	LHA1D、R	425	595	710	950	230	218	80
	LHA2D、R	500	670	785	1025	281	267
	LHA3D、R	595	765	875	1140	363	350
65	LHA2D、R	575	745/755	880	1130	281	267	88
	LHA3D、R	630	800/810	930	1180	363	350
	LHA4D、R	865	1035/1045	1165	1495	520	470
80	LHA2D、R	580	755/765	900	1135	281	267	98
	LHA3D、R	635	810/820	955	1190	363	350
	LHA4D、R	870	1045/1055	1190	1505	520	470
100	LHA2D、R	610	810/870	915	1150	281	267	113
	LHA3D、R	660	860/870	1020	1205	363	350
	LHA4D、R	890	1100/1110	1255	1520	520	470
	LVA5R	1420	1635	1820	2050	-	620
	LVA6R	1160	1375	1560	1790	-	445
150	LHA3D、R	785	1020/1045	1250	1385	363	350	170
	LHA4D、R	955	1190/1215	1425	1570	520	470
	LVA5R	1480	1740	1980	2110	-	620
	LVA6R	1220	1480	1720	1850	-	445
200	LHA4D、R	1090	1350	1580	1710	520	470	220
200	LVA5R	1585	1850	2145	2275	-	620	220

四、HCB籠式調節閥訂貨說明：
10、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門廠家為您審核把關。

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
