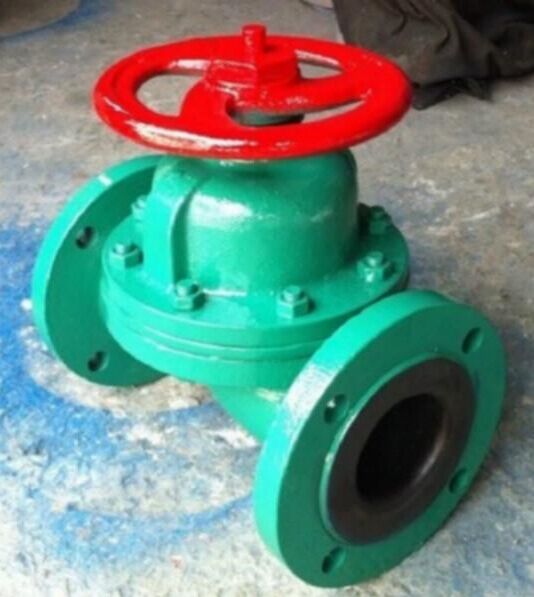

G41J襯膠隔膜閥

發布日期：2015-11-26 點擊數： G41J襯膠隔膜閥

一、 G41J襯膠隔膜閥概述：

襯氟隔膜閥基本系列為全襯里G41F46、EG41F46、型堰式和G45F46型直流式。復合隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

二、G41J襯膠隔膜閥主要性能規范：

設計規范	結構長度	連接法蘭	試驗與檢驗	產品標識	供貨規范
GB/T 12239	GB/T12221/JB1688	JB/GB4216	GB/T13927	GB/12220	JB/T7928

三、G41J襯膠隔膜閥主要特點：

閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

四、G41J襯膠隔膜閥主要外形連接尺寸：

公稱壓力	工作壓力	通徑		L	D	D1	N-фd	F	H1	H2	D0	重量KG
公稱壓力	工作壓力	mm	inch	L	D	D1	N-фd	F	H1	H2	D0	重量KG
1.0	1.0	15	1/2	125	95	65	4-14	2	105	116	100	4.5
		20	3/4	135	105	75	4-14	2	117	128	100	4.5
		25	1	145	115	85	4-14	2	121	135	120	5
		32	11/4	160	140	100	4-18	2	132	150	120	7
		40	11/2	180	150	110	4-18	3	156	176	140	9
		50	2	210	165	125	4-18	3	169	195	140	12.5
		65	21/2	250	185	145	4-18	3	200	236	200	19
		80	3	300	200	160	4-18	3	216	256	200	25.5
		100	4	350	220	180	8-18	3	270	322	280	40
		125	5	400	250	210	8-18	3	338	406	320	62
		150	6	460	285	240	8-22	3	384	464	320	80.5
0.6	0.4	200	8	570	340	295	8-22	4	518	638	400	146
		250	10	680	395	350	12-22	4	598	734	500	240
		300	12	790	445	400	12-22	4	698	778	500	334
		350	14	900	505	460	16-22	4	723	883	500	371
0.25		400	16	1000	565	515	16-25	4	868	1078	640	584

五、G41J襯膠隔膜閥主要零部件材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵

六、G41J襯膠隔膜閥訂貨說明：
金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
