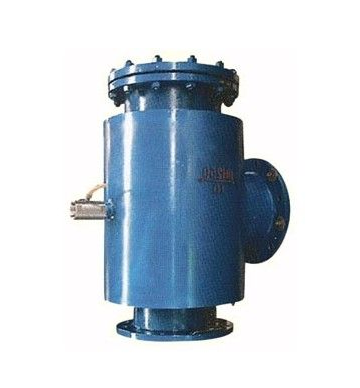

產品名稱: | GCQ自潔式水過濾器 |
產品型號: | GCQ |
品牌: | 金豪過濾器 |
一、GCQ自潔式水過濾器概述:
各行業各種類型的壓縮空氣站,特別適用于多級離心式、螺桿式、葉片式空氣壓縮機。小容量可多機合用一臺,大容量一臺配一臺為宜;
1.鋼鐵廠的高爐引風機;
2.制氧裝置壓縮機入口;
3.各種容量的燃氣輪機及柴油機;
4.化纖紡織及電子工業的空調送風系統;
5. 對空氣含塵量要求較高的集中空調系統;
6.煙草、造紙工業的空調送風系統。
二、GCQ自潔式水過濾器主要外形和連接尺寸:
公稱通徑 | 參考流量 | 尺寸 (mm) | |||
A | D | B | H | ||
50 | 5-7 | 340 | 159 | 150 | 25 |
65 | 8-11 | 390 | 159 | 160 | 25 |
80 | 15-20 | 440 | 219 | 200 | 25 |
100 | 25-35 | 490 | 273 | 230 | 25 |
125 | 45-60 | 560 | 325 | 260 | 40 |
150 | 60-85 | 640 | 377 | 290 | 40 |
200 | 90-130 | 730 | 426 | 320 | 40 |
250 | 150-250 | 820 | 470 | 350 | 50 |
300 | 250-400 | 930 | 500 | 380 | 50 |
350 | 450-650 | 1060 | 600 | 440 | 50 |
400 | 650-900 | 1200 | 700 | 500 | 65 |
450 | 900-1100 | 1310 | 800 | 560 | 65 |
500 | 1150-1500 | 1420 | 900 | 620 | 65 |
550 | 1300-1700 | 1510 | 1000 | 610 | 80 |
600 | 1600-2000 | 1570 | 1000 | 640 | 80 |
650 | 1900-2300 | 1660 | 1100 | 700 | 80 |
700 | 2200-2700 | 1710 | 1100 | 700 | 80 |
GCQ型垂直進口自潔式水過濾器
公稱通徑 | 參考流量 | 尺寸 (mm) | ||||
A | D | B | C | H | ||
50 | 5-7 | 320 | 159 | 130 | 500 | 25 |
65 | 8-11 | 380 | 219 | 150 | 550 | 25 |
80 | 15-20 | 440 | 273 | 175 | 600 | 25 |
100 | 25-35 | 520 | 325 | 210 | 680 | 25 |
125 | 45-60 | 580 | 377 | 235 | 760 | 40 |
150 | 60-85 | 640 | 426 | 280 | 850 | 40 |
200 | 90-130 | 720 | 470 | 300 | 950 | 40 |
250 | 150-250 | 780 | 500 | 360 | 1050 | 50 |
300 | 250-400 | 980 | 600 | 400 | 1200 | 50 |
350 | 450-650 | 1000 | 700 | 460 | 1350 | 50 |
400 | 650-900 | 1120 | 800 | 515 | 1500 | 65 |
450 | 900-1100 | 1240 | 900 | 580 | 1600 | 65 |
500 | 1150-1500 | 1340 | 1000 | 610 | 1780 | 80 |
550 | 1300-1700 | 1340 | 1000 | 640 | 1830 | 80 |
600 | 1600-2000 | 1440 | 1100 | 690 | 1940 | 80 |
650 | 1900-2300 | 1440 | 1100 | 720 | 2050 | 80 |
700 | 2200-2700 | 1540 | 1200 | 760 | 2150 | 80 |
金豪過濾器對貴公司的承諾
1、我公司對產品的質量實行三包;包質、包換、包修
2、合同簽定后,質量保證,按時交貨
3、客戶在訂貨中務必提供以下說明;
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供 良好的服務
