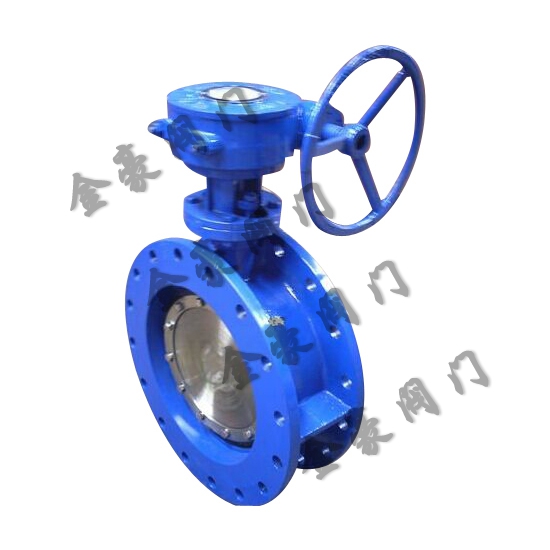

D343H美標法蘭蝶閥

發布日期:2015-09-29    點擊數: D343H美標法蘭蝶閥


產品名稱:D343H美標法蘭蝶閥
產品型號:D343H
品牌:金豪閥門


一、D343H美標法蘭蝶閥概述:

美標凸耳蝶閥引進能夠國外 技術的基礎上,采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。該閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有良好的耐腐蝕性,使用壽命長。


二、D343H美標法蘭蝶閥主要技術參數:


公稱通經DN(in)2"-36"2"-36"
公稱壓力PN(MPa)150LB300LB
實驗壓力Ps(MPa)強度試驗3.07.5
密封試驗2.25.5
適用介質水、蒸汽、油品、酸堿類、海水等
適用溫度-40~425℃



三、D343H美標法蘭蝶閥主要零件材料:


名稱材料
閥體WCB、CFB、CF8M
閥板WCB、CFB、CF8M
帆桿304、316、1Cr13
密封套316、304
填料柔性石墨、氟塑料


四、D343H美標法蘭蝶閥主要連接尺寸:


型號英寸LL1DD1D2H2H1HMZ-d
毫米 英寸毫米英寸毫米英寸毫米英寸毫米英寸毫米英寸毫米英寸毫米英寸
D315W/F        連      接      尺      寸2"1.72434.251086.001524.75120.53.62924.3311011.0228013.58345M184-19
3"1.93494.501147.501906.00152.55.001274.9212512.4031514.96380M184-19
4"2.20565.001279.002297.50190.56.191575.7014513.7835016.34415M208-19
5"2.50645.5014010.002548.502167.321866.5016515.3539017.91455M208-22
6"2.75705.5014011.002799.50241.58.502166.8917517.9145521.45545M208-22
8"2.80715.9015013.5034311.75298.510.622708.2621020.6725224.21615M248-22
10"3.00766.3016016.0040614.2536212.753249.8425023.8160527.36695M2412-25
12"3.38864.0017819.0048317.00298.515.0038111.2428528.7473032.78830M2712-25
14"3.63924.2019021.0053318.7536216.2541312.6032031.5080035.43900M2712-29
16"4.001028.5021623.0059721.2543218.5047013.9835534.2584038.58980M3016-29
18"4.501148.7422225.0063522.7547621.0053314.9638036.2292040.551030M3016-32
20"5.001279.0022927.5039925.0054023.0058416.3441539.37100043.701110M3320-32
24"6.0615410.5026732.0081329.5057827.2569218.7047545.51115551.371305M3320-35
30"6.5016511.5029238.7598536.0063533.7585722.3858054.13137560.031525M3928-35
32"7.5019012.5031841.75106038.50749.536.0091424.8063056.50143562.401585M3928-41
36"8.0020313.0033046.00116842.7591440.25102226.7768062.40158569.481765M2032-41


金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包;包質、包換、包修

2、合同簽定后,質量保證,按時交貨

3、客戶在訂貨中務必提供以下說明;

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供 良好的服務
