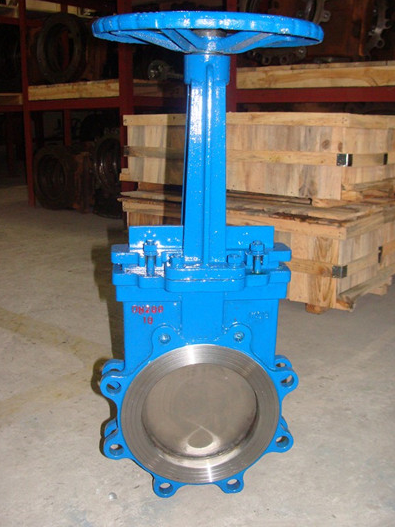

ZL73X鏈輪式漿液閥

發布日期:2015-11-26    點擊數: ZL73X鏈輪式漿液閥

一、 ZL73X鏈輪式漿液閥概述:

ZL73X鏈輪式漿液閥分對夾式和整體式,對夾式閥體密封采用復合材料配置的“U"型和“T"型復合結構。整體式閥體密封采用“O"型復合密封圈結構,克服了原對夾式漿液閥采用“U"型密封墊受力后易移位和變形,介質外泄等缺點。

二、ZL73X鏈輪式漿液閥主要性能規范:

公稱壓力PN(Mpa)

試驗壓力(Mpa)

適用介質

工作溫度

殼體

密封

0.6

0.9

0.66

煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液

≤80℃

1.0

1.5

1.1

 三、ZL73X鏈輪式漿液閥主要技術圖紙

四、ZL73X鏈輪式漿液閥主要特點:

柴油鏈輪式漿液閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善,便于維修,使用壽命長。廣泛應用于食品飲料、造紙、紙漿工業、工業污水、城市污水處理、化工廠、散狀物料輸送、飛灰處理行業。

五、ZL73X鏈輪式漿液閥主要外形連接尺寸:

DN

L

D1

D2

H

n-M

0.6

1.0

50

48

48

100

125

330

4-M16

65

48

48

120

145

340

4-M16

80

50

50

135

160

380

8-M16

100

50

50

155

180

440

8-M16

125

50

50

185

210

500

8-M16

150

60

60

210

240

600

8-M20

200

60

60

265

295

700

8-M20

250

70

70

320

350

890

12-M20

300

70

80

368

400

1050

12-M20

350

80

90

428

460

1160

16-M20

400

80

120

482

515

1200

16-M22

六、ZL73X鏈輪式漿液閥主要零部件材料

體、蓋Body、Bonnet

不銹鋼、碳鋼、灰鑄鐵
S.S、C.S、C.I

閘板Disc

碳鋼、不銹鋼
C.S、S.S

閥桿Stem

不銹鋼
S.S

密封面Sealing

橡膠、四氟、不銹鋼、硬質合金
Rubber、PTFE、S.S、Carbide Alioy

七、ZL73X鏈輪式漿液閥訂貨說明:
金豪閥門對貴公司的承渃

1、 我公司對產品的質量實行三包;包質、包換、包修

2、 合同簽定后,質量保證,按時交貨

3、 客戶在訂貨中務必提供以下說明;

【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供 良好的服務
