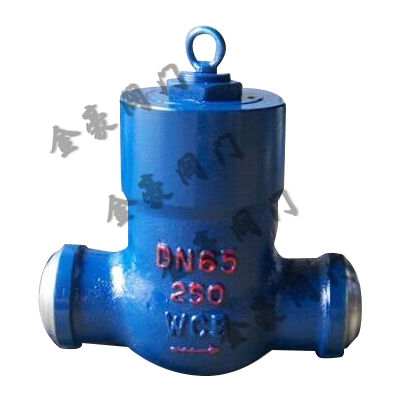

一、 H64Y電站止回閥概述：
電站止回閥適用于Class1500～2500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。電站止回閥的閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為對焊連接，適應不同的接管要求。
二、 H64Y電站止回閥主要性能規范：
設計制造標準：ASME B16.34 E101
結構長度標準：ASME B16.10 E101
壓力溫度等級：ASME B16.34 E101
試驗檢驗標準：API598 E101

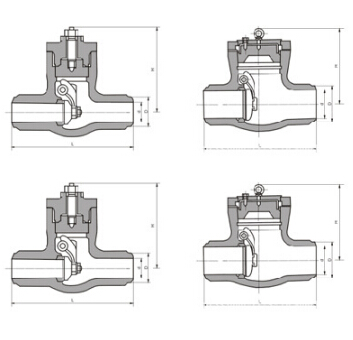

三、 H64Y電站止回閥主要技術圖紙
四、H64Y電站止回閥主要特點：
H64Y電站止回閥旋啟式止回閥適用于Class1500～2500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。
五、H64Y電站止回閥主要外形連接尺寸：
公稱通徑PNS(in) | 外形尺寸和連接尺寸 | 重量 | ||
d | L | H | ||
21/2 | 50 | 330 | 240 | 40 |
3 | 60 | 368 | 305 | 60 |
4 | 80 | 457 | 315 | 95 |
5 | 96 | 533 | 409 | 170 |
6 | 118 | 610 | 465 | 186 |
8 | 147 | 762 | 528 | 415 |
10 | 180 | 914 | 613 | 658 |
12 | 222 | 1041 | 680 | 1200 |
14 | 254 | 1118 | 745 | 1638 |
H64Y-2500Lb 主要外形和連接尺寸
公稱通徑PNS(in) | 外形尺寸和連接尺寸 | 重量 | ||
d | L | H | ||
3 | 54 | 368 | 297 | 44 |
4 | 70 | 457 | 385 | 110 |
5 | 86 | 533 | 410 | 130 |
6 | 104 | 610 | 455 | 192 |
8 | 130 | 762 | 557 | 466 |
10 | 162 | 914 | 615 | 730 |
12 | 210 | 1041 | 715 | 1120 |
14 | 234 | 1118 | 790 | 1495 |
16 | 264 | 1245 | 815 | 1950 |
18 | 304 | 1397 | 815 | 2400 |
六、H64Y電站止回閥主要零部件材料
閥 體 | WCB | WC1 | WC6 | WC9 |
閥 蓋 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
閥 瓣 | WCB | WC1 | WC6 | WC9 |
搖 桿 | WCB | WC1 | WC6 | WC9 |
閥 座 | 25 | 15Cr1MoA | 12Cr1MoVA | 12Cr1MoVA |
銷軸 | 1Cr17Ni2 | 20Cr1Mo1V1A | ||
填 料 | 增強柔性石墨 | |||
七、H64Y電站止回閥訂貨說明：
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
