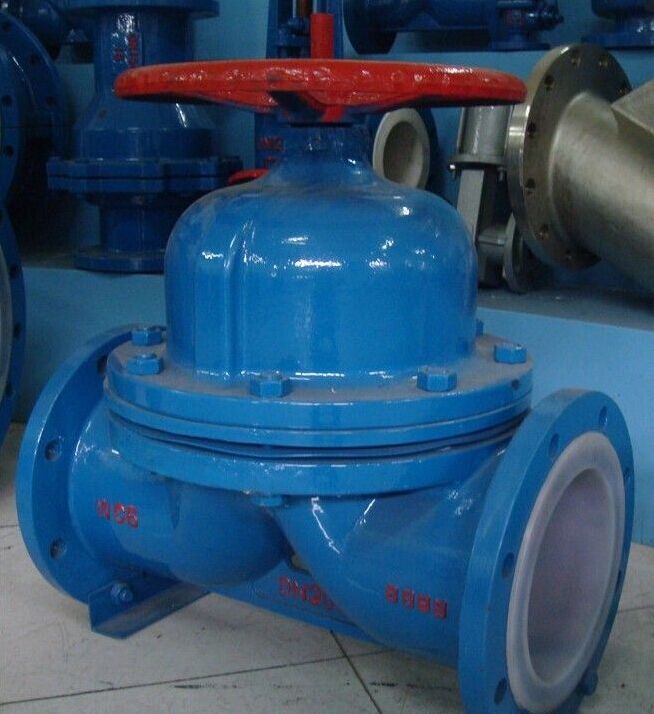

一、 G41F46襯氟隔膜閥概述：
襯氟隔膜閥基本系列為全襯里G41F46、EG41F46、型堰式和G45F46型直流式。復合隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通 道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻 力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
二、G41F46襯氟隔膜閥主要性能規范：
隔膜材質（代號） | 使用溫度℃ | 適 用 介 質 |
丁基膠（B級） | -40~100 | 良好的耐酸與耐堿性（85%硫酸、鹽酸、氫氟酸、磷酸苛性堿和多種酯類） |
天然膠（Q級） | -50~100 | 凈化水、無機鹽、稀釋無機酸等 |
聚全氟乙丙烯（FEP或F46） | ≤150 | 多種濃度的硫酸、氫氟酸、王水、高溫濃硝酸、各類有機酸及強堿、強氧化劑、濃酸與稀酸交替、酸與堿交替和各種有機溶劑等強腐蝕性介質 |

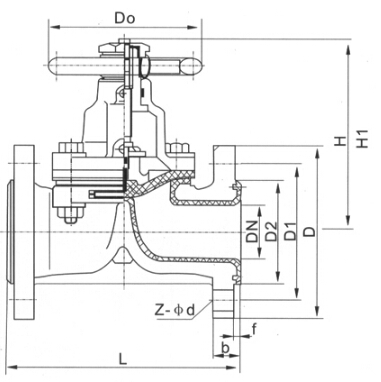

三、G41F46襯氟隔膜閥主要技術圖紙
四、G41F46襯氟隔膜閥主要特點：
G41F46襯氟隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免
五、G41F46襯氟隔膜閥主要外形連接尺寸：
公稱通徑 DN | 襯氟隔膜閥主要外形尺寸 | |||||||||
L | D | D1 | D2 | D0 | f | b | n－?d | H | H1 | |
20 | 135 | 105 | 75 | 56 | 120 | 3 | 16 | 4－?14 | 120 | 142 |
25 | 145 | 115 | 85 | 65 | 120 | 120 | 142 | |||
32 | 160 | 140 | 100 | 75 | 140 | 4－?18 | 140 | 155 | ||
40 | 180 | 150 | 110 | 85 | 160 | 3.5 | 19 | 160 | 180 | |
50 | 210 | 165 | 125 | 100 | 180 | 170 | 195 | |||
65 | 250 | 185 | 145 | 120 | 200 | 21 | 215 | 245 | ||
80 | 300 | 200 | 160 | 135 | 220 | 8－?18 | 240 | 280 | ||
100 | 350 | 220 | 180 | 155 | 240 | 265 | 315 | |||
125 | 400 | 250 | 210 | 180 | 320 | 22 | 340 | 400 | ||
150 | 460 | 285 | 240 | 210 | 320 | 8－?22 | 350 | 450 | ||
200 | 570 | 335 | 295 | 265 | 400 | 24 | 420 | 500 | ||
六、G41F46襯氟隔膜閥主要零部件材料
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
Z | C | P | R | P L | R L | ||
1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 閥瓣/閥桿 | 35 | 1Cr13 | 1Cr18 Ni9Ti | 1Cr18 Ni12Mo2Ti | 00Cr18 Ni10 | 00Cr17Ni14Mo2 |
3 | 襯里/閥座 | PCTEF(F3)、FEP(F 46 )、PFA（可溶性F 4 )、PP、PO | |||||
4 | 隔膜 | PEP(F 46 )/CR（氯丁橡膠）、PFA（可溶性F 4 )/FPDM（乙丙橡膠） | |||||
5 | 支架 | PTFE（F 4 ) | CF8 | CF8 | |||
6 | 閥桿螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
7 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18 Ni9Ti | |||
8 | 螺母 | 45 | 0Cr18 Ni9 | 0Cr18 Ni9 | |||
9 | 手輪 | WCB | WCB | WCB | |||
七、G41F46襯氟隔膜閥訂貨說明：
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
