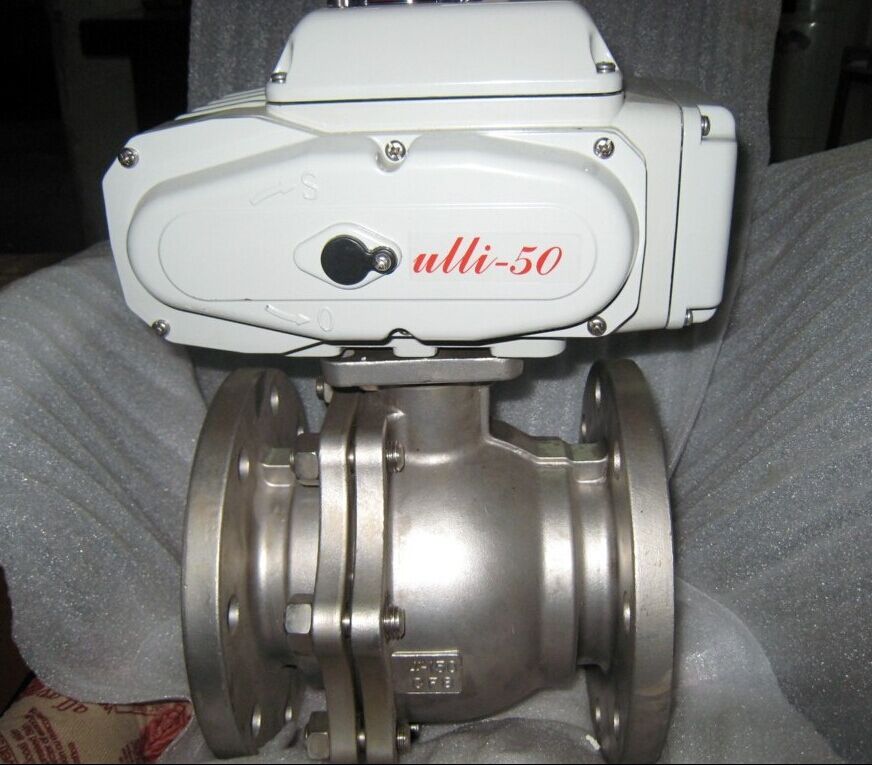

一、Q941F46電動襯氟球閥概述：
電動襯氟球閥是采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其 的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變 化范圍內具有高密封性能和低操作扭矩?？勺鏖_關或調節之用，本產品適用于各種工業管道中液體和氣體的輸送（包括蒸氣），在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑閥門提供大流量，并可用于掃線清洗或隔離輸送的管道。
二、Q941F46電動襯氟球閥基本型號：
| 手動 | Q41F3 | 蝸輪 | Q341F3 |
| Q41F46 | Q341F46 | ||
| 氣動 | Q641F3 | 電動 | Q941F3 |
| Q641F46 | Q941F46 |
三、Q941F46電動襯氟球閥技術規范：
| 設計標準 | GB12237 |
| 結構長度 | GB12221 |
| 法蘭標準 | JB/T79-94 |
| GB9113.1-26 | |
| 檢驗試驗 | JB/T9092-99 |
| 驅動方式 | 手動、電動、氣動、蝸輪 |
四、Q941F46電動襯氟球閥技術參數和性能：
| 電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN15～200mm |
| 輸出力矩 | 50NM～2000NM | 公稱壓力 | PN1.6、2.5MPa |
| 任選功能 | 開關型、觸點型、開度信號、智能調節型 | 閥軸材質 | WCB,不銹鋼 |
| 動作范圍 | 0～905 | 閥體材質 | 碳鋼、304/316/316L不銹鋼 |
| 動作時間 | 15秒/30秒/60秒 | 球體材質 | 鋼襯F46、F3、F4、PFA、PO |
| 環境溫度 | -30～60 | 閥座密封 | FEP(F46),PCTFE(F3),PTFE(F4),PFA,PO |
| 手動操作 | 附帶手柄操作 | 溫度 | 50～180 |
| 限位 | 電氣、機械二重限位 | 適用介質 | 硝酸類、醋酸類、堿類、強氧化性介質等 |
| 防護等級 | IP-67(防爆外殼:ExdBT4IP67可選) | ||
| 輸入信號 | 0-10，1-5VDC/4-20mA(智能調節型) | 特點 | 耐酸堿，密封性能好、阻力小、動作穩定 |
五、Q941F46電動襯氟球閥主要零部件材料表：
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P8 | R8 | R3 | R3 | ||
| 1 | 閥體／閥蓋 | A216-C | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
| 2 | 球體/閥桿 | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M | |
| 3 | 襯里／閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) | |||||
| 4 | 填料/壓蓋 | PTFE(F4) | A351-CF3 | A351-CF3 | |||
| 5 | 填料 | A216-WCB | A351-CF8 | A351-CF8 | |||
| 6 | 支架 | A193-B7 | A194-8 | A193-B8M | |||
| 7 | 緊固螺栓 | A193-B7 | A193-B8M | A194-8 | |||
| 8 | 螺母 | A194-2H | A194-8 | A194-8 | |||
| 9 | 操作手柄 | A216-WCB | A216-WCB | A216-WCB | |||
