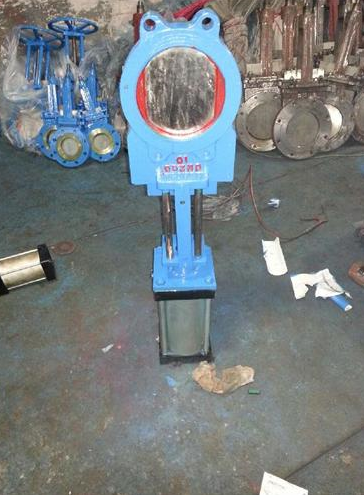

一、 Z673X氣動漿液閥概述：
Z673X手動漿液閥分對夾式和整體式，對夾式閥體密封采用復合材料配置的“U"型和“T"型復合結構。整體式閥體密封采用“O"型復合密封圈結構，克服了原對夾式漿液閥采用“U"型密封墊受力后易移位和變形，介質外泄等缺點。
二、Z673X氣動漿液閥主要性能規范：
公稱壓力PN | 密封試驗 | 殼體試驗 | 工作溫度 | 適用介質 |
0.6MPa | 0.66MPa | 0.9MPa | -10℃～120℃ | 泥漿、煤漿、紙漿、糧漿、粒狀物、糊劑等介質 |
1.0MPa | 1.5MPa | 1.5MPa |

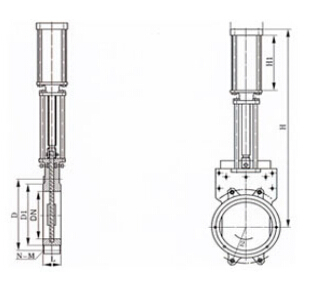

三、Z673X氣動漿液閥主要技術圖紙
四、Z673X氣動漿液閥主要特點：
氣動漿液閥是是漿液閥（亦稱漿閘閥、料漿閥、渣漿閥、液料閥）系列中的一種，屬直行程系列閥門，橡膠密封條有效密封使氣動漿液閥達到零泄漏，對夾式閥體不限制按裝方向，具有體積輕，結構短，安裝于各種液料管道上，閥板采用平板式，設計制造按GB12235-59，結構長度按GB12221-89，法蘭尺寸按JB/T79-94，閥門檢查和試驗按GB13927等回家標準。 氣動漿液閥在石油、天然氣、煤炭、礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。
五、Z673X氣動漿液閥主要外形連接尺寸：
公稱壓力mm | L | D | D1 | H | n-M | |
PN0.6 | PN1.0 | |||||
50 | 48 | 48 | 125 | 100 | 335 | 4-M16 |
65 | 48 | 48 | 145 | 120 | 363 | 4-M16 |
80 | 50 | 50 | 160 | 135 | 395 | 8-M16 |
100 | 50 | 50 | 180 | 155 | 465 | 8-M16 |
125 | 50 | 50 | 210 | 185 | 530 | 8-M16 |
150 | 60 | 60 | 240 | 210 | 630 | 8-M20 |
200 | 60 | 60 | 295 | 265 | 750 | 8-M20 |
250 | 70 | 70 | 350 | 320 | 900 | 12-M20 |
300 | 70 | 80 | 400 | 368 | 1120 | 12-M20 |
350 | 80 | 90 | 460 | 428 | 1260 | 16-M20 |
400 | 80 | 120 | 515 | 482 | 1450 | 16-M22 |
450 | 90 | 120 | 565 | 532 | 1600 | 20-M22 |
500 | 90 | 130 | 620 | 585 | 1800 | 20-M22 |
600 | 140 | 140 | 725 | 685 | 2300 | 20-M27 |
700 | 140 | 140 | 840 | 800 | 2500 | 24-M27 |
800 | 190 | 190 | 950 | 905 | 2800 | 24-M30 |
900 | 203 | 203 | 1050 | 1005 | 3100 | 28-M30 |
1000 | 216 | 216 | 1160 | 1115 | 3400 | 28-M30 |
1200 | 254 | 254 | 1380 | 1325 | 3600 | 32-M36 |
六、Z673X氣動漿液閥主要零部件材料
體、蓋 | 閘板 | 閥桿 | 密封面 | |
灰鑄鐵 | 碳鋼、不銹鋼 | 不銹鋼 | 橡膠 | |
七、Z673X氣動漿液閥訂貨說明：
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
