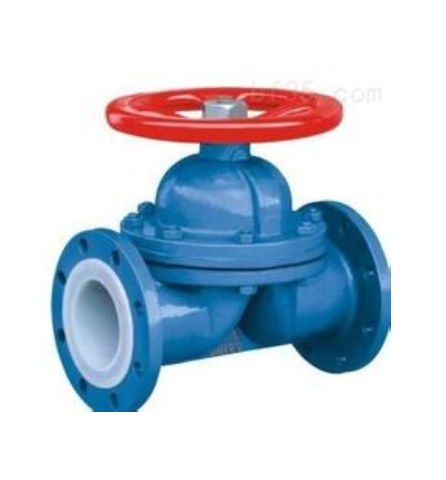

一、G41F46襯氟隔膜閥詳細資料：
襯氟隔膜閥是一種特殊形式的截?cái)嚅y，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。
二、G41F46襯氟隔膜閥結構特點：
1.復合隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免；
2.利用FEP（Teflon)氟塑料與全成橡膠復合而成的隔膜的帶有Teflon氟塑料襯里層的閥門，可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。
3.做為執行元件的膜片,由于頻繁的啟閉,易產生疲勞斷裂,應視工況、介質的特性，進行定期更換。
4.氟塑料的防腐性能及推薦使用溫度風“閥門及管路附件用氟塑料襯里性能表”。
三、G41F46襯氟隔膜閥性能規范：
| 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
| 1 | 螺柱 | 不銹鋼、銅 | 10 | 滾動軸承 | 單向推力軸承 |
| 2 | 指示燈 | 鋼 | 11 | 螺母 | 不銹鋼、銅 |
| 3 | 限位置 | 聚碳酸脂 | 12 | 螺栓 | 不銹鋼、銅 |
| 4 | 手輪 | ABSABS | 13 | 閥體 | RPPABSPVDFRPPASBPVDF |
| 5 | 壓緊螺母 | 不銹鋼、RPP | 14 | 墊膜 | 橡膠 |
| 6 | 襯環 | PP | 15 | 隔膜片 | F46PVDFF46PVDF |
| 7 | 螺母 | 鑄鐵、鋼、銅 | 16 | 鑄 | 鋼、不銹鋼 |
| 8 | 閥桿 | 不銹銅、鋼 | 17 | 閥瓣 | 鑄鐵、不銹鋼 |
| 9 | 閥蓋 | RPPABSPVDF | - | - | - |
四、G41F46襯氟隔膜閥外形連接尺寸及重量：
| 公稱通徑 DN（mm） | 尺寸 | 工作壓力（Mpa） | 工作溫度（℃） | 質量（㎏） | |||||||||
| D1 | D | L | b | H | n | φ | ASB | PVDF | ASB | PVDF | ASB | PVDF | |
| 15 | 95 | 65 | 125 | 14 | 125 | 4 | 14 | 0.6 | 0.5 | 90 | 120 | 0.8 | 1.2 |
| 20 | 105 | 75 | 135 | 20 | 130 | 4 | 14 | 0.6 | 0.5 | 90 | 120 | 0.9 | 1.6 |
| 25 | 115 | 85 | 145 | 20 | 145 | 4 | 14 | 0.6 | 0.5 | 90 | 120 | 1.0 | 1.8 |
| 32 | 135 | 100 | 200 | 20 | 170 | 4 | 18 | 0.6 | 0.5 | 90 | 120 | 0.3 | 2.4 |
| 40 | 145 | 110 | 180 | 20 | 190 | 4 | 18 | 0.6 | 0.5 | 90 | 120 | 1.8 | 3 |
| 50 | 200 | 125 | 210 | 18 | 215 | 4 | 18 | 0.6 | 0.4 | 90 | 120 | 2.6 | 3.9 |
| 65 | 180 | 145 | 250 | 22 | 280 | 4 | 18 | 0.6 | 0.4 | 90 | 120 | 5.1 | 7.8 |
| 80 | 195 | 200 | 300 | 25 | 300 | 4 | 18 | 0.6 | 0.3 | 90 | 120 | 6.2 | 8.9 |
| 100 | 215 | 180 | 350 | 25 | 340 | 8 | 18 | 0.6 | 0.3 | 90 | 120 | 9.9 | 15 |
| 125 | 245 | 210 | 400 | 30 | 420 | 8 | 18 | 0.4 | 0.2 | 90 | 120 | 13.8 | 21 |
| 150 | 280 | 240 | 460 | 30 | 480 | 8 | 23 | 0.4 | 0.2 | 90 | 120 | 25.5 | 37 |
| 200 | 335 | 295 | 570 | 35 | 625 | 8 | 23 | 0.4 | 0.2 | 90 | 120 | 37.2 | 56 |
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
