刀型閘閥

DMZ73H煤氣刀型閘閥

發布日期：2015-11-26 點擊數： DMZ73H煤氣刀型閘閥

一、 DMZ73H煤氣刀型閘閥概述：

DMZ73H煤氣刀型閘閥在圓周密封的基礎上，又采用了目前國際上的浮動密封結構構成中包括閥體、閘板、閥蓋、閥桿和傳動機構，其特點 為，DMZ73H煤氣刀型閥閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊,閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。特別適合在粉塵及干燥的惡劣環境中長期正常工作。

二、DMZ73H煤氣刀型閘閥主要性能規范：

公稱壓力	PN
殼體試驗	15XPN
密封試驗	11XPN
工作溫度	橡膠≤ 80℃四氟密封≤180℃硬密封≤425℃
運用介質	紙漿、污水、煤氣等

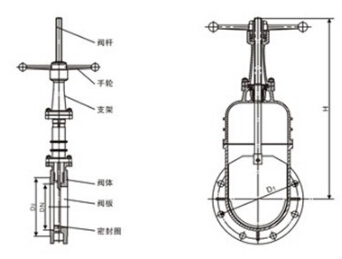

三、DMZ73H煤氣刀型閘閥主要技術圖紙

技術圖紙

四、DMZ73H煤氣刀型閘閥主要特點：

DMZ73H煤氣刀型閥閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊,閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。

五、DMZ73H煤氣刀型閘閥主要外形連接尺寸：

公稱壓力（MPa）	公稱通徑	L	D	D1	D2	H	N-M	D0
1.0MPa	150	70	280	240	210	475	8-M20	280
	200	80	335	295	265	540	8-M20	360
	250	85	390	350	320	630	12-M20	360
	300	100	440	400	368	480	12-M20	400
	350	100	500	460	428	885	16-M20	400
	400	110	565	515	782	990	16-M22	400
	450	120	615	565	532	1100	20-M22	530
	500	130	670	620	585	1200	20-M22	530
	600	140	780	725	685	1450	20-M27	600
	700	165	895	840	800	1700	24-M27	600
	800	190	1010	950	905	2000	24-M30	680
	900	200	1110	1050	1005	2300	28-M30	680
	1000		1220	1160	1150	2780	28-M33	配電動
	1200		1450	1380	1325	3360	32-M36
	1400		1675	1590	1525	3920	36-M39
	1600		1915	1820	1750	4480	40-M45

六、DMZ73H煤氣刀型閘閥主要零部件材料

閥體、上蓋	碳鋼、不銹鋼
閘板	不銹鋼
閥桿	不銹鋼
密封圈	橡膠、四氟、不銹鋼、硬質合金

七、DMZ73H煤氣刀型閘閥訂貨說明：
金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
