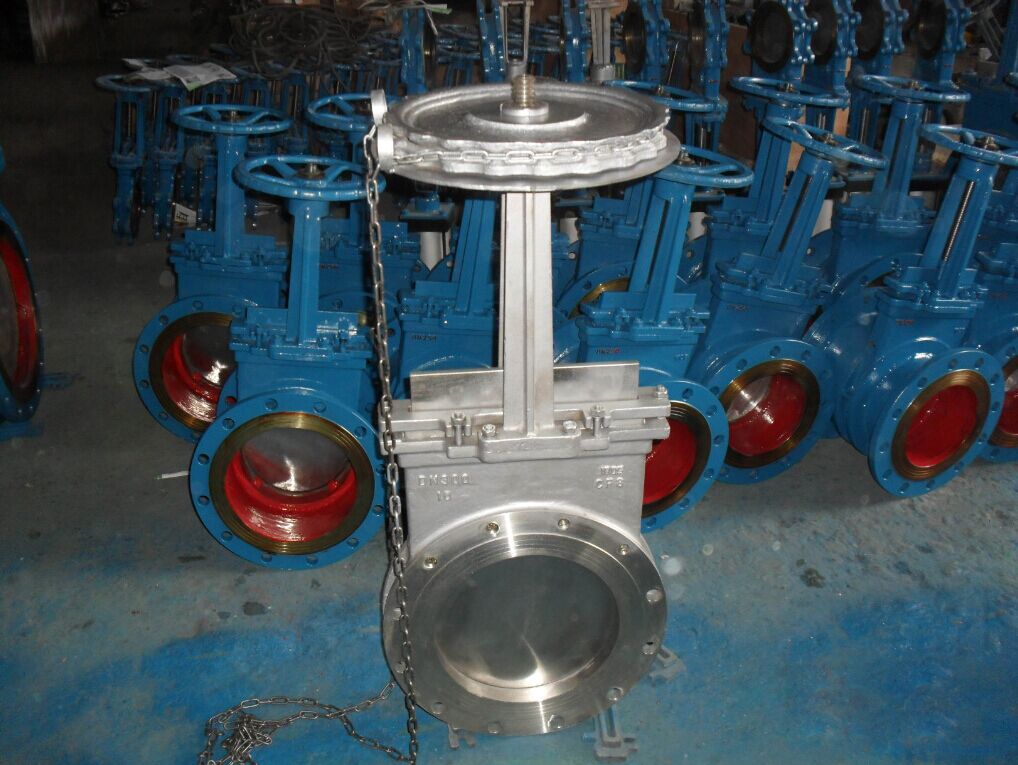

一、 73X手動漿液閥概述：
Z73X手動漿液閥分對夾式和整體式，對夾式閥體密封采用復合材料配置的“U"型和“T"型復合結構。整體式閥體密封采用“O"型復合密封圈結構，克服了原對夾式漿液閥采用“U"型密封墊受力后易移位和變形，介質外泄等缺點。
二、Z73X手動漿液閥主要性能規范：
公稱壓力PN（MPa) | 試驗壓力（MPa) | 適用介質 | 工作溫度（℃） | |
殼體 | 密封 | |||
0.6 | 0.9 | 0.66 | 煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液 | ≤100℃ |
1.0 | 1.5 | 1.1 | ||

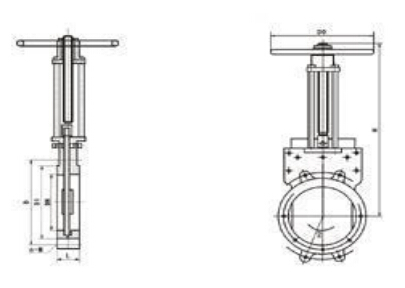

三、Z73X手動漿液閥主要技術圖紙
四、Z73X手動漿液閥主要特點：
本閥門適用于糖漿、紙漿、泥漿、污水、煤漿等介質管路上，作啟閉調節和節流使用，適用于水平安裝，亦可傾斜安裝。
五、Z73X手動漿液閥主要外形連接尺寸：
公稱壓力mm | L | D | D1 | H | n-M | |
PN0.6 | PN1.0 | |||||
50 | 48 | 48 | 125 | 100 | 335 | 4-M16 |
65 | 48 | 48 | 145 | 120 | 363 | 4-M16 |
80 | 50 | 50 | 160 | 135 | 395 | 4-M16 |
100 | 50 | 50 | 180 | 155 | 465 | 8-M16 |
125 | 50 | 50 | 210 | 185 | 530 | 8-M16 |
150 | 60 | 60 | 240 | 210 | 630 | 8-M20 |
200 | 60 | 60 | 295 | 265 | 750 | 8-M20 |
250 | 70 | 70 | 350 | 318 | 900 | 12-M20 |
300 | 70 | 80 | 400 | 368 | 1120 | 12-M20 |
350 | 80 | 80 | 460 | 430 | 1260 | 16-M20 |
400 | 90 | 90 | 515 | 482 | 1450 | 16-M22 |
450 | 90 | 120 | 565 | 532 | 1600 | 20-M22 |
500 | 90 | 130 | 620 | 585 | 1800 | 20-M22 |
600 | 140 | 140 | 725 | 685 | 2300 | 20-M27 |
700 | 140 | 140 | 840 | 800 | 2500 | 24-M27 |
800 | 190 | 190 | 950 | 898 | 2800 | 24-M30 |
900 | 203 | 203 | 1050 | 1005 | 3100 | 28-M30 |
1000 | 216 | 216 | 1160 | 1115 | 3400 | 28-M30 |
1200 | 254 | 254 | 1380 | 1325 | 3600 | 32-M36 |
六、Z73X手動漿液閥主要零部件材料
項目 | 材質 |
閥體 | QT450 |
閘板 | 304 |
閥座 | EPDM |
支架 | A3 |
閥桿 | 2Cr13 |
標準件 | 304 |
七、Z73X手動漿液閥訂貨說明：
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
