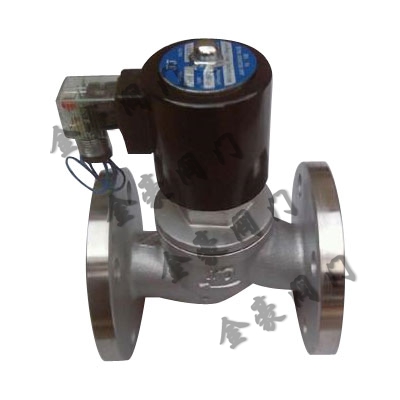

產品名稱： | ZQDF蒸汽電磁閥 |
產品型號： | ZQDF |
品牌： | 金豪閥門 |
一、 ZQDF蒸汽電磁閥概述：
ZQDF系列全不銹鋼電磁閥是工業過程自動化控制系用的執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的液體介質的通斷或流量調節控制
二、ZQDF蒸汽電磁閥詳細說明：
三、ZQDF蒸汽電磁閥產品特點：
耐腐：主要部件閥塞，閥體等采用不銹鋼和鑄鋼制成，防腐性能良好。
耐熱：電磁、密封部分全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
耐磨：選材合理，閥塞與閥體間巧妙地利用流體的潤滑作用，減少磨損。
耐冷凝：蒸汽管道的冷北水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。
四、ZQDF蒸汽電磁閥技術參數：
工作介質 | 蒸汽及其他無腐蝕性氣體 | ||||||||||
ZQDF蒸汽電磁閥介質溫度℃ | ≤200 | ||||||||||
工作壓力 MPa | 1.6 | ||||||||||
工作壓差 MPa | 0.05～1.6 | 0.1～1.6 | |||||||||
ZQDF蒸汽電磁閥電源電壓 | AC220V其余規格可作特殊訂貨 | ||||||||||
使用壽命 | 按JB/T7352-94規定 | ||||||||||
額定流量系數 KV | |||||||||||
泄漏量 ml/min | 按JB/T7352-94?F規定 | ||||||||||
公稱通徑 mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
ZQDF蒸汽電磁閥功耗 | 50VA | ||||||||||
五、ZQDF蒸汽電磁閥主要外形尺寸：
公稱通徑 DN | 內螺紋連接 | 法蘭連接 | |||||||||
外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
15 | 153 | 92 | 1/2 | 153 | 130 | 96 | 65 | 46 | 14 | 2 | 4 -Φ14 |
20 | 153 | 92 | 3/4 | 153 | 150 | 105 | 75 | 56 | 16 | 2 | 4 -Φ14 |
25 | 153 | 110 | 1 | 153 | 160 | 115 | 85 | 65 | 16 | 3 | 4 -Φ14 |
32 | 176 | 120 | 11/4 | 176 | 180 | 140 | 100 | 76 | 18 | 3 | 4 -Φ18 |
40 | 176 | 140 | 11/2 | 176 | 200 | 150 | 110 | 84 | 18 | 3 | 4 -Φ18 |
50 | 192 | 162 | 2 | 192 | 230 | 165 | 125 | 99 | 20 | 3 | 4 -Φ18 |
65 | 250 | 290 | 185 | 145 | 118 | 20 | 3 | 4 -Φ18 | |||
80 | 260 | 310 | 200 | 160 | 132 | 20 | 3 | 8 -Φ18 | |||
100 | 290 | 350 | 220 | 180 | 156 | 22 | 3 | 8 -Φ18 | |||
六、ZQDF蒸汽電磁閥安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，推薦安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、普通型電磁閥不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
