【簡單介紹】
電動盲板閥由左、右閥體、伸縮機構、扇形閥板及驅動閥板的電動推桿I和夾緊、松開的電動推桿II組成。關閉：電動推桿II動作，密封副脫開，然后電動推桿I動作，扇形閥板由開到關，關到位后，電動推桿II再反方向動作，密封副夾緊，關閥結束。開閥則反之。
【詳細說明】
一、F943X電動盲板閥產品概述：
電動盲板閥主要由左閥體、右閥體、絲桿副、翻板、密封圈、杠桿、液壓油缸等零件組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊油缸和翻板油缸，夾緊油缸通過杠桿副和絲杠螺旋副驅動左、右閥體完成松開、夾緊動作，翻板油缸驅動翻板完成開關動作。橡膠密封圈鑲嵌在翻板上，具有耐高溫、密封性能好、更換方便、使用壽命長等特點。

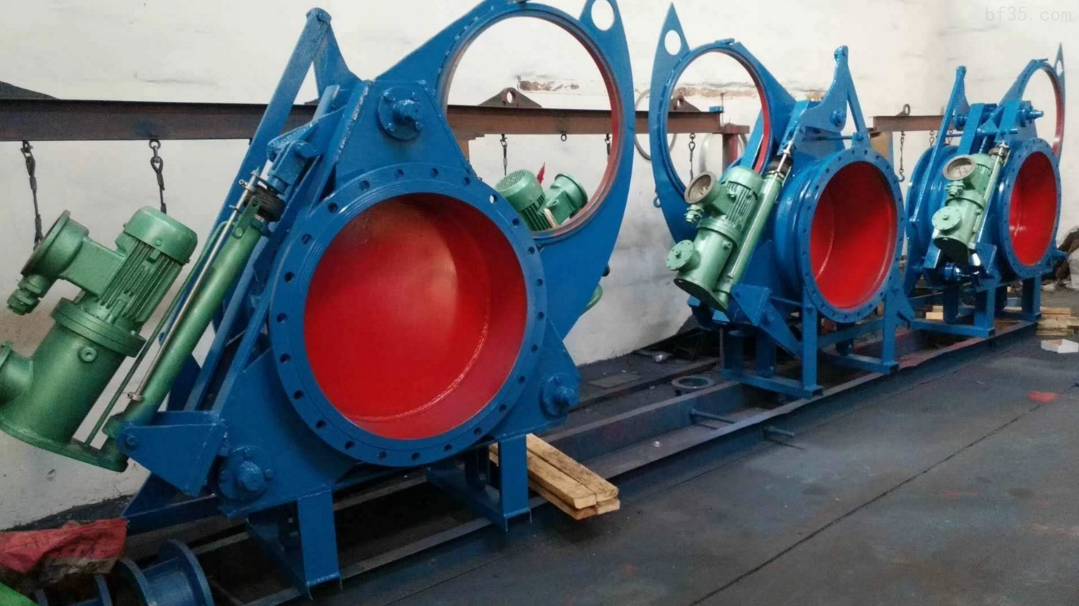

二、F943X電動盲板閥技術圖片：

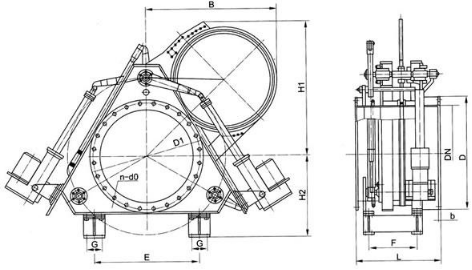

三、F943X電動盲板閥主要外形連接尺寸：
單位：mm
| DN | L | D | D1 | n-do | b | B | H1 | H2 | E | F | G | n-d1 | 電動推桿 | 參考重量kg | |
| 電壓V | 功率KW | ||||||||||||||
| 500 | 600 | 645 | 600 | 20-22 | 20 | 740 | 680 | 510 | 550 | 345 | 100 | 8-18 | AC380V 50Hz | 0.55 | 665 |
| 600 | 630 | 755 | 705 | 20-26 | 20 | 900 | 850 | 500 | 550 | 345 | 100 | 8-18 | 0.75 | 1080 | |
| 700 | 630 | 960 | 810 | 24-26 | 20 | 1050 | 930 | 533 | 910 | 455 | - | 4-18 | 1.1 | 1250 | |
| 800 | 630 | 975 | 920 | 24-30 | 20 | 1180 | 1100 | 590 | 910 | 455 | - | 4-18 | 1.1 | 1560 | |
| 900 | 800 | 1075 | 1020 | 24-30 | 20 | 1300 | 1300 | 775 | 1000 | 520 | 150 | 8-18 | 1.5 | 2300 | |
| 1000 | 800 | 1175 | 1120 | 28-30 | 20 | 1450 | 1500 | 882 | 1300 | 600 | 190 | 8-18 | 1.5 | 2810 | |
| 1200 | 850 | 1375 | 1320 | 32-30 | 26 | 1650 | 1670 | 932 | 1400 | 850 | - | 4-30 | 2.2 | 3750 | |
| 1400 | 850 | 1575 | 1520 | 36-30 | 26 | 1995 | 1925 | 1035 | 1210 | 760 | 190 | 8-33 | 3.0 | 4350 | |
| 1600 | 850 | 1790 | 1730 | 40-30 | 26 | 2250 | 2320 | 1140 | 1140 | 760 | 170 | 8-33 | 3.0 | 4990 | |
四、F943X電動盲板閥訂貨說明：
10、如有特殊要求時請在訂購產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的巨博閥門廠家為您審核把關。
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務。
