CS45H自由半浮球式疏水閥

發布日期：2015-09-28 點擊數： CS45H自由半浮球式疏水閥

【簡單介紹】

用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。超小型、重量輕的ES5型適用于空調機、洗滌機器、染聲機等。全不銹鋼的ESU5型專為食品工業、醫院用汽設備制造。

【詳細說明】

一、CS45H自由半浮球式疏水閥產品概述：

CS45H自由半浮球式疏水閥是機械型疏水閥中工作性能可靠的疏水閥。它的內部結構只有一個半浮球式的球桶為活動部件，開口朝下，半浮球式的球桶外圓經過精細研磨，整個球面都可為密封面。使用壽命很長，能抗水錘，沒有易損件，無故障，經久耐用，無蒸汽泄漏，節能效果好。自由半浮球式蒸汽疏水閥用于蒸汽加熱設備，蒸汽管網凝結水回收系統。當球桶內的蒸汽變成凝結水，球桶失去浮力往下沉，閥門開啟，凝結水迅速排出。當蒸汽再進入球桶之內，閥門再關閉，間斷和連續工作。由于閥座處于水封隔離，水汽分開，工作時無蒸汽泄漏。

二、CS45H自由半浮球式疏水閥主要性能規范：

公稱壓力	試驗壓力	高工作壓力	高工作溫度(℃)	適用介質	漏汽率	高背壓率(%)
1.6	2.4	1.6	220	蒸汽、凝結水	0.5	85

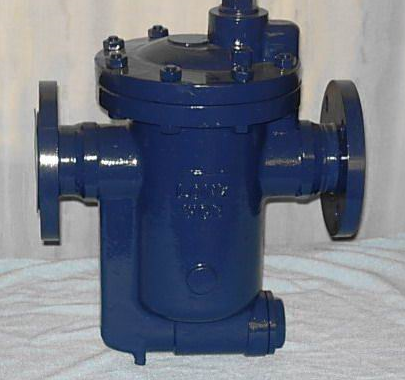

三、CS45H自由半浮球式疏水閥技術圖片：


四、CS45H自由半浮球式疏水閥主要外形連接尺寸：

單位：mm

型號	公稱通徑 DN(mm)	L	H	H1	型號	公稱通徑 DN(mm)	L	H	D	D1	D2	b	f	Z一d
CSl5H-16/25/40C	15	155	142	80	CS45H-16/25/40C	15	210	142	95	65	45	14	2	4-14
	20	155	142	80		20	210	142	105	75	55	14	2	4-14
	25	155	142	80		25	230	142	115	85	65	14	2	4-l4
	32	180	200	105		32	270	200	135	100	78	16	2	4-18
	40	180	200	105		40	270	200	145	110	85	16	3	4-18
	50	180	200	105		50	270	200	160	125	100	16	3	4-18

五、CS45H自由半浮球式疏水閥訂貨說明：

10、如有特殊要求時請在訂購產品時注明。

11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門人士為您審核把關。

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
