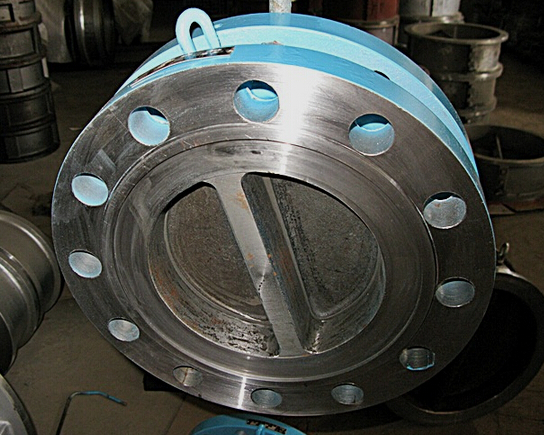

H46H對夾雙瓣旋啟式止回閥

發布日期：2015-11-29 點擊數： H46H對夾雙瓣旋啟式止回閥

產品名稱：	H46H對夾雙瓣旋啟式止回閥
產品型號：	H46H-16P/25P/40P
品牌：	金豪閥門

H46H對夾雙瓣旋啟式止回閥詳細資料：

一、H46H對夾雙瓣旋啟式止回閥概述：

本止回閥H46，法蘭連接雙瓣旋啟式對夾止回閥，結構簡單止回動作快，密封性能好，安裝方便，不受空間位置限制，體積小，維修方便。它的運用范圍廣泛：凡水，油品，蒸汽，酸堿性液體均可使用，實現自動止回。

二、H46H對夾雙瓣旋啟式止回閥應用范圍：
止回閥廣泛適用于國內鋼鐵廠、石油、化工、煤氣、鍋爐、造紙、紡織、醫藥、食品、船舶、供排水、能源、多晶硅、電力等行業工業管道。

基本型號：H44,H41,H42,H11，H61，H14，H64，H76,H71等
閥體材質:304,316,321，CF8,CF8M,CF3,CF3M，CF8C，0cr18ni9及雙相不銹鋼等
尺寸范圍:DN10-DN1000(3/8"-40")等
壓力范圍:1.0-32.0Mpa(150-2500lb)等
耐溫范圍:-100℃≤t≤650℃
設計標準：國標GB，美標ANSI,德標DIN,日標JIS等

。

三、H46H對夾雙瓣旋啟式止回閥結構特點：
1. 結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2. 體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3. 閥瓣關閉快速，水錘壓力小；
4. 水平管道或垂直管道均可使用，安裝方便；
5. 流道通暢、流體阻力??；
6. 動作靈敏、密封性能好；
7. 閥瓣行程短、關閥沖擊力小；
8. 整體結構、簡單緊湊、造型美觀；
9. 使用壽命長、可靠性高。

四、H46H對夾雙瓣旋啟式止回閥標準規范：
設計制造標準：JB/T 8937
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

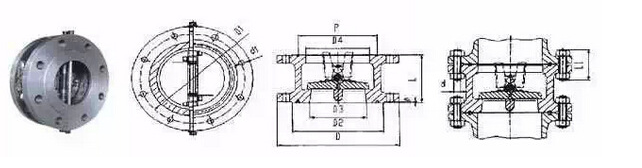

五、 H46H對夾雙瓣旋啟式止回閥主要尺寸：

公稱通徑	PN1.0		PN1.6		PN2.5		PN4.0		PN6.4		PN10.0
公稱通徑	L	D	L	D	L	D	L	D	L	D	L	D
DN50	60	109	60	109	60	109	60	109	60	115	60	122
DN65	67	129	67	129	67	129	67	129	67	140	67	147
DN80	73	144	73	144	73	144	73	144	76	150	73	157
DN100	73	164	73	164	73	170	73	170	79	177	79	183
DN125	86	194	86	194	86	197	86	197	105	213	105	220
DN150	98	220	98	220	98	227	98	227	136	250	136	260
DN200	127	275	127	275	127	287	127	293	165	313	165	324
DN250	146	330	146	332	146	343	146	355	213	364	213	394
DN300	181	380	181	387	181	403	184	450	229	424	229	458
DN350	184	440	184	447	184	460	222	478	-	-	-	-
DN400	191	492	191	498	191	518	232	549	-	-	-	-
DN450	203	542	203	558	203	568	-	-	-	-	-	-
DN500	219	597	219	620	219	624	-	-	-	-	-	-
DN600	222	698	222	734	222	734	-	-	-	-	-	-

公稱通徑	150Lb		300Lb		600Lb
公稱通徑	L	D	L	D	L	D
2	60	103	60	110	60	110
21/2	67	122	67	129	67	129
3	73	135	73	148	73	148
4	73	173	73	180	79	192
5	86	196	86	215	105	240
6	98	222	98	250	136	265
8	127	279	127	307	165	319
10	146	339	146	361	213	399
12	181	409	181	422	229	456
14	184	450	222	485	-	-
16	191	514	232	539	-	-
18	203	549	-	-	-	-
20	219	606	-	-	-	-
24	222	717	-	-	-	-

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
