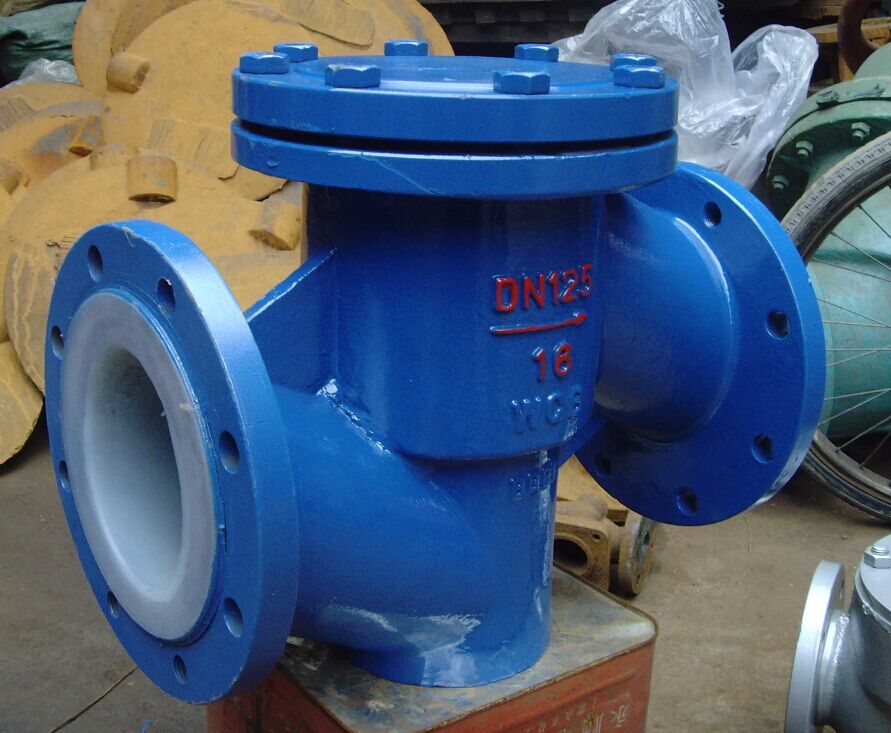

H41F46襯氟止回閥

發布日期：2015-11-30 點擊數： H41F46襯氟止回閥

一、H41F46襯氟止回閥產品概述：

1.旋啟式止回閥

H41F46襯氟止回閥能自動阻止流體倒流的閥門，止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。

二、H41F46襯氟止回閥設計規范：

遵循GB 13932/GB122235/GB12236/JB/T8937/APl594標準.

三、H41F46襯氟止回閥性能規范：

設計規范	結構長度	連接法蘭	實驗與檢驗	產品標識	供貨規范
GB/T12235 (GB/T12236)	GB/T12221	JB/T78;JB/T79	GB/T13927	GB/T12220	JB/T7928

四、H41F46襯氟止回閥主要零件材料：

零件名稱	材料
上下閥體	鑄鐵、鑄鋼、不銹鋼、內襯F46、F3
閥瓣	鑄鋼、不銹鋼、襯F46、F3
閥蓋	鑄鐵、鑄鋼、不銹鋼、內襯F46、F3
墊圈	F4

五、H41F46襯氟止回閥主要外形連接尺寸：

公稱通徑		標準值							參考值
DN(mm)	NPS (inch)	L	D	D1	D2	f	b	Z-d	B	H	WT(Kg)
		PN0.6MPa
15	1/2	130	80	55	40	2	12	4-12	105	55	4
20	3/4	150	90	65	50	2	14	4-12	115	58	5
25	1	160	100	75	60	2	14	4-12	128	60	6
32	11/4	180	120	90	70	2	16	4-14	145	75	7
40	11/2	200	130	100	80	3	16	4-14	160	82	8
50	2	230	140	110	90	3	16	4-14	178	95	10
65	21/2	290	160	130	110	3	16	4-14	205	105	20
80	3	310	185	150	125	3	18	4-18	230	120	25
100	4	350	205	170	145	3	18	4-18	255	135	30
125	5	400	235	200	175	3	20	8-18	305	158	50
150	6	480	260	225	200	3	20	8-18	345	180	65
200	8	495	315	280	255	3	22	8-18	415	215	137
250	10	622	370	335	310	3	24	12-18	490	240	150
300	12	698	435	395	362	4	24	12-23	540	265	185
350	14	787	485	445	412	4	26	12-23	585	300	215
400	16	914	535	495	462	4	28	16-23	635	360	244
450	18	978	590	550	518	4	28	16-23	680	385	276
500	20	978	640	600	568	4	30	16-23	740	415	315
PN1.0MPa
15	1/2	130	95	65	45	2	14	4-14	105	55	5
20	3/4	150	105	75	55	2	16	4-14	115	58	7
25	1	160	115	85	65	2	16	4-14	128	60	9
32	11/4	180	135	100	78	2	18	4-18	145	75	11
40	11/2	200	145	110	85	3	18	4-18	160	82	13.5
50	2	230	160	125	100	3	20	4-18	178	95	18
65	21/2	290	180	145	120	3	20	4-18	205	105	22
80	3	310	195	160	135	3	22	4-18	230	120	28
100	4	350	215	180	155	3	22	8-18	255	135	34
125	5	400	245	210	185	3	24	8-18	305	158	58
150	6	480	280	240	210	3	24	8-23	345	180	72
200	8	495	335	295	265	3	26	8-23	415	215	150
250	10	622	390	350	320	3	28	12-23	490	240	165
300	12	698	400	400	368	4	28	12-23	540	265	190
350	14	787	460	460	428	4	30	16-23	585	300	225
400	16	914	515	515	482	4	32	16-25	635	360	254
450	18	978	565	565	532	4	32	20-25	680	385	285
500	20	978	620	620	585	4	34	20-25	740	415	333
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-14	110	55	6
20	3/4	150	105	75	55	2	16	4-14	120	58	7.8
25	1	160	115	85	65	2	16	4-14	135	60	10
32	11/4	180	135	100	78	2	18	4-18	150	75	12.5
40	11/2	200	145	110	85	3	18	4-18	165	82	14.5
50	2	230	160	125	100	3	20	4-18	185	95	19.5
65	21/2	290	180	145	120	3	20	4-18	210	105	25.5
80	3	310	195	160	135	3	22	4-18	235	120	30
100	4	350	215	180	155	3	24	8-18	260	135	36
125	5	400	245	210	185	3	26	8-18	310	158	62
150	6	480	280	240	210	3	28	8-23	350	180	78
200	8	495	335	295	265	3	30	12-23	420	215	156
250	10	622	405	355	320	3	32	12-25	505	240	172
300	12	698	460	410	375	4	34	12-25	560	265	240
350	14	787	520	470	435	4	38	16-25	605	300	208
400	16	914	580	525	485	4	40	16-30	650	350	265

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
