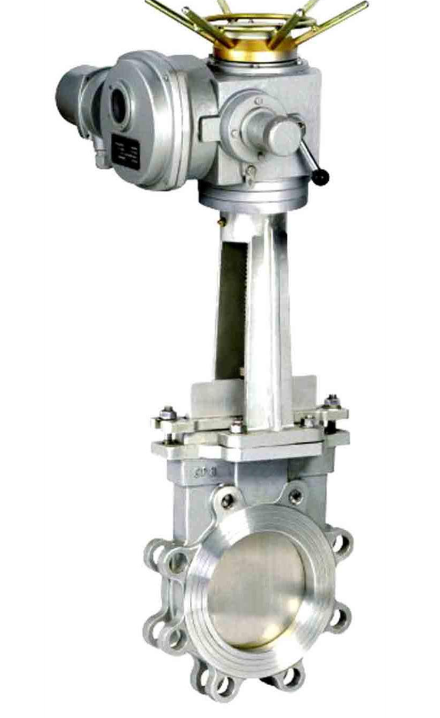

PZ943H電動刀形閘閥

發布日期：2015-11-26 點擊數： PZ943H電動刀形閘閥

一、 PZ943H電動刀形閘閥概述：

刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性本類閥門在管道中一般應當水平安裝

二、PZ943H電動刀形閘閥主要性能規范：

公稱壓力（MPa） Nominal Pressure	殼體試驗（MPa） Shell Test	密封試驗（MPa） Seal Test	工作溫度 Working Tempe ration	適用介質 Suitable
1.0	1.5	1.1	≤100℃-425℃	紙漿、污水、煤漿、灰、渣水混和物 Mortar Mixture, Dregs With Water Proportion
1.6	2.4	1.8	≤100℃

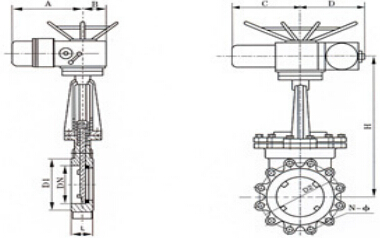

三、PZ943H電動刀形閘閥主要技術圖紙

技術圖紙

四、PZ943H電動刀形閘閥主要特點：

PZ943H電動刀形閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,

五、PZ943H電動刀形閘閥主要外形連接尺寸：

公稱壓力	DN	L	D1	D2	H	Do	Lo	L1	L2	N-ф	電裝型號
0.6Mpa	50	43	90	110	600	125	215	318	197	4-M12	DZ10
	65	46	110	130	670	125	215	318	197	4-M12	DZ10
	80	46	125	150	680	125	215	318	197	4-M16	DZ10
	100	52	145	170	700	125	215	318	197	4-M16	DZ10
	125	56	175	200	720	125	215	318	197	8-M16	DZ10
	150	56	200	225	790	125	215	318	197	8-M16	DZ10
	200	60	255	280	850	125	215	363	197	8-M16	DZ15
	250	68	310	335	1100	125	215	363	197	12-M16	DZ20
	300	78	362	395	1180	125	215	363	197	12-M20	DZ20
	350	78	412	445	1280	125	215	363	197	12-M20	DZ30
	400	102	462	495	1460	125	215	363	197	16-M20	DZ45
	450	114	518	550	1600	235	240	437	277	16-M20	DZ45
	500	127	568	600	1800	235	240	437	277	16-M20	DZ45
	600	154	670	705	2100	235	240	437	277	20-M22	DZ60
	700	165	775	810	2300	260	274	526	283	24-M22	DZ90

六、PZ943H電動刀形閘閥主要零部件材料

體、蓋　Body、Bonnet	閘板Disc	閥桿Stem	密封面　Sealing
不銹鋼、碳鋼、灰鑄鐵 S.S、C.S、C.I	碳鋼、不銹鋼 C.S、S.S	不銹鋼 S.S	橡膠、四氟、不銹鋼、硬質合金 Rubber 、PTFE、S.S、Carbide Alloy

七、PZ943H電動刀形閘閥訂貨說明：
金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
