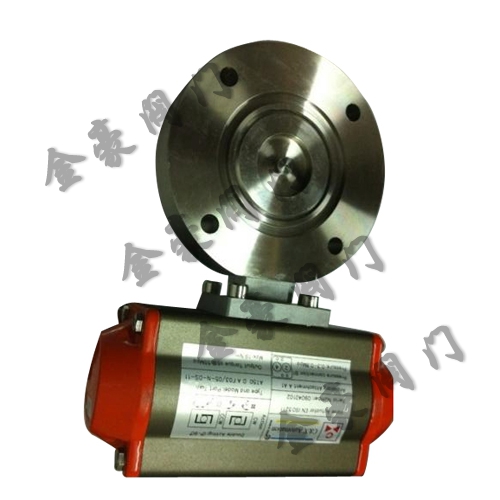

一、 GIQ氣動高真空蝶閥閥概述：
GIQ氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸?？蛇x配反饋信號裝置及電氣閥門定位器。
二、GIQ氣動高真空蝶閥主要性能規范：
| 適用范圍(Pa) | 2x105～1.3x10-5 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-6 |
| 介質溫度（℃） | -25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠) |
| 氣源壓力(MPa) | 0.4～0.6 |
| 法蘭標準 | GB/T6070 |
| 安裝位置 | 任意 |
| 電源電壓 | 標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等 |
| 信號反饋 | 標準出廠：不帶反饋信號 特殊指定：磁性開關DV/AC5～240V |

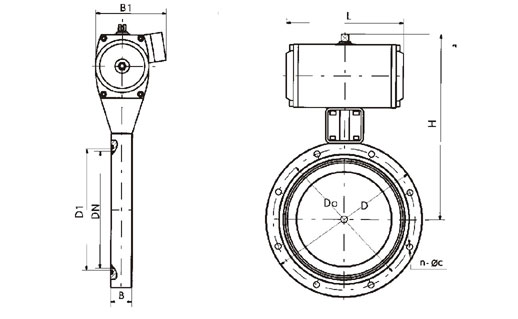

三、GIQ氣動高真空蝶閥主要技術圖紙
四、GIQ氣動高真空蝶閥主要特點：
GIQAB型系列氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動
五、GIQ氣動高真空蝶閥主要外形連接尺寸：
| 型號 | 通徑(DN) | ΦD | ΦB | H | A | L | W | n-ΦC |
| GIQ-50B | 50 | 110 | 90 | 205 | 22 | 164 | 105 | 4-Φ9 |
| GIQ-63B | 63 | 130 | 110 | 218 | 26 | |||
| GIQ-80B | 80 | 145 | 125 | 248 | 30 | 190 | 124 | |
| GIQ-100B | 100 | 170 | 145 | 260 | 4-Φ12 | |||
| GIQ-125B | 125 | 195 | 175 | 273 | 35 | |||
| GIQ-150B | 150 | 220 | 195 | 332 | 247 | 140 | 8-Φ12 | |
| GIQ-200B | 200 | 275 | 250 | 386 | 40 | 302 | 165 | |
| GIQ-250B | 250 | 330 | 300 | 466 | 45 | 372 | 198 | |
| GIQ-300B | 300 | 380 | 350 | 535 | 55 | 432 | 225 | 8-Φ14 |
| GIQ-400B | 400 | 465 | 465 | 631 | 60 | 518 | 243 | 8-Φ18 |
六、GIQ氣動高真空蝶閥主要零部件材料
| 材質 | SFV深菲氣動真空蝶閥主要部件材質清單表 | |||
| 閥體 | 閥蓋 | 閥桿 | 密封件 | |
| 鑄鋼 | WCB | WCB | 13CR | 丁腈橡膠、氟橡 |
| 不銹鋼 | 304 | 304 | 304 | 丁腈橡膠、氟橡 |
七、GIQ氣動高真空蝶閥訂貨說明：
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
