GA44H雙杠桿安全閥

發布日期:2015-11-09    點擊數: GA44H雙杠桿安全閥

一、GA44H雙杠桿安全閥概述:

GA44H型、GA42H型杠桿式安全閥適用于工作溫度≤450℃的電站鍋爐和壓力容器上,防止壓力超過允許 高值,介質可為蒸汽、空氣,作為超壓保護裝置

二、GA44H雙杠桿安全閥主要零部件材料:



NO.

零件名稱

材料

1

閥體

碳鋼

2

導向套

不銹鋼

3

閥瓣

2Cr13

4

閥桿

2Cr13

5

杠桿

碳鋼

6

重錘

鑄鐵

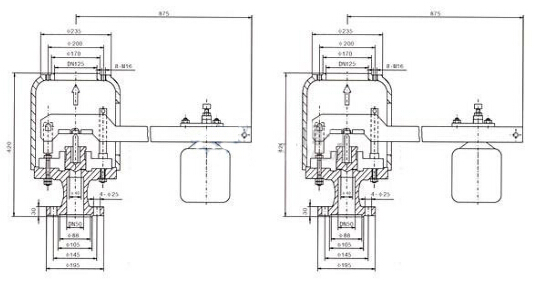

三、GA44H雙杠桿安全閥外形尺寸和連接尺寸:

型號

公稱通徑

尺寸

do-z

D

D1

D2

D6

f

f1

b

Z-?d

L

H

出口法蘭式

出口承插式

DN

D2

D1

D

n-M

d1

K2

K3

D3

GA42H-16

50

40×1

165

125

100

/

3

/

16

4-18

840

412

125

175

200

235

8-M16

120

145

162

190

GA42H-25

50

40×1

165

125

100

/

3

/

20

4-18

840

412

125

175

200

235

8-M16

120

145

162

190

GA42H-40

50

40×1

165

125

100

88

3

4

20

4-18

840

412

125

175

200

235

8-M16

120

145

162

190

GA42H-64

50

40×1

175

135

105

88

3

4

26

4-23

840

420

125

175

200

235

8-M16

120

145

162

190

GA42H-100

50

40×1

195

145

112

88

3

4

28

4-25

840

420

125

175

200

235

8-M16

120

145

162

190
