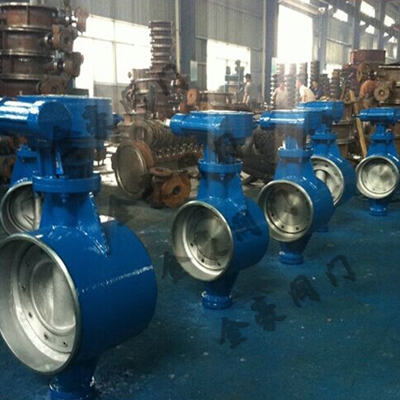

一、 D363H對焊式硬密封蝶閥概述：
D363H/W系列對焊式硬密封蝶閥是我廠引進能夠國外 技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工、以及給排水和市政建設等工業(yè)管道上，作調節(jié)流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
二、D363H對焊式硬密封蝶閥主要性能規(guī)范：
焊接尺寸：GB12224；ANSIB16.25；DIN2559
結構長度：本廠標準
壓力試驗：GB/T13927-92；API598-94
三、D363H對焊式硬密封蝶閥主要技術圖紙
四、D363H對焊式硬密封蝶閥主要特點：
1采用三偏心多層次密封結構，此設計使閥門用于高溫高壓工況。
2由于采用焊接結構，使閥門與管道連接達到零泄漏。
3此閥無法蘭，對管道和保溫包扎帶來很大方便且美觀。
五、D363H對焊式硬密封蝶閥主要外形連接尺寸：
公稱通徑 | L | Dn | H1 | H2 | H | DO | |
in | mm | ||||||
3 | 76 | 114 | 89.1 | 186 | 90 | 230 | 160 |
4 | 100 | 127 | 114.3 | 195 | 100 | 239 | 160 |
5 | 125 | 140 | 139.8 | 208 | 113 | 252 | 160 |
6 | 150 | 140 | 165.2 | 240 | 130 | 284 | 160 |
8 | 200 | 152 | 216.3 | 265 | 202 | 307 | 200 |
10 | 250 | 165 | 267.4 | 295 | 235 | 337 | 200 |
12 | 300 | 178 | 318.5 | 340 | 280 | 392 | 250 |
14 | 350 | 190 | 355.6 | 383 | 315 | 435 | 300 |
16 | 400 | 216 | 406.4 | 427 | 355 | 481 | 400 |
18 | 450 | 222 | 457.2 | 467 | 370 | 521 | 400 |
20 | 500 | 229 | 508 | 499 | 406 | 568 | 450 |
24 | 600 | 267 | 609.6 | 618 | 464 | 689 | 500 |
28 | 700 | 39 | 711.2 | 745 | 560 | 903 | 350* |
32 | 800 | 318 | 812.8 | 809 | 630 | 967 | 350* |
36 | 900 | 330 | 914.4 | 873 | 697 | 1030 | 350* |
42 | 1050 | 410 | 1066.8 | 964 | 777 | 1122 | 350* |
ANSI300Lb | |||||||
公稱通徑 | L | Dn | H1 | H2 | H | DO | |
in | mm | ||||||
3 | 76 | 118 | 89.1 | 242 | 108 | 286 | 160 |
4 | 100 | 190 | 114.3 | 204 | 108 | 248 | 160 |
5 | 125 | 200 | 139.8 | 214 | 120 | 258 | 160 |
6 | 150 | 210 | 165.2 | 259 | 135 | 301 | 200 |
8 | 200 | 230 | 216.3 | 276 | 202 | 318 | 200 |
10 | 250 | 250 | 267.4 | 313 | 235 | 365 | 250 |
12 | 300 | 270 | 318.5 | 363 | 280 | 415 | 300 |
14 | 350 | 290 | 355.6 | 406 | 315 | 458 | 400 |
16 | 400 | 310 | 406.4 | 441 | 355 | 510 | 450 |
18 | 450 | 330 | 457.2 | 523 | 370 | 591 | 500 |
20 | 500 | 350 | 508 | 602 | 420 | 740 | 350* |
24 | 600 | 390 | 609.6 | 695 | 490 | 833 | 350* |
六、D363H對焊式硬密封蝶閥主要零部件材料
零件名稱 | 材料 |
閥體 | 碳鋼、不銹鋼、鉻鋁鋼 |
蝶板 | 碳鋼、合金鋼、不銹鋼 |
閥座 | 3不銹鋼、鈷基硬質合金 |
軸套 | 不銹鋼 |
閥桿 | 不銹鋼、特殊材料 |
填料 | 柔性石墨 |
七、D363H對焊式硬密封蝶閥訂貨說明：
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數(shù)等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
