【簡單介紹】
用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。超小型、重量輕的ES5型適用于空調機、洗滌機器、染聲機等。全不銹鋼的ESU5型專為食品工業、醫院用汽設備制造。
【詳細說明】

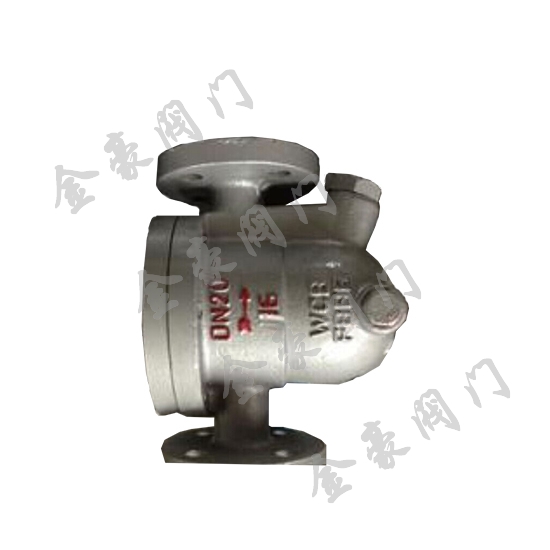

一、CS45H自由半浮球式疏水閥產品概述：
CS45H自由半浮球式疏水閥是機械型疏水閥中工作性能可靠的疏水閥。它的內部結構只有一個半浮球式的球桶為活動部件，開口朝下，半浮球式的球桶外圓經過精細研磨，整個球面都可為密封面。使用壽命很長，能抗水錘，沒有易損件，無故障，經久耐用，無蒸汽泄漏，節能效果好。自由半浮球式蒸汽疏水閥用于蒸汽加熱設備，蒸汽管網凝結水回收系統。當球桶內的蒸汽變成凝結水，球桶失去浮力往下沉，閥門開啟，凝結水迅速排出。當蒸汽再進入球桶之內，閥門再關閉，間斷和連續工作。由于閥座處于水封隔離，水汽分開，工作時無蒸汽泄漏。
二、CS45H自由半浮球式疏水閥主要性能規范：
| 公稱壓力 | 試驗壓力 | 高工作壓力 | 高工作溫度(℃) | 適用介質 | 漏汽率 | 高背壓率(%) |
| 1.6 | 2.4 | 1.6 | 220 | 蒸汽、凝結水 | 0.5 | 85 |

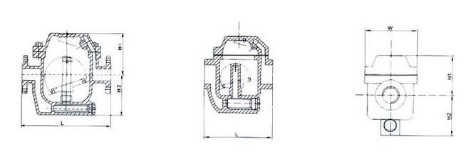

三、CS45H自由半浮球式疏水閥技術圖片：
四、CS45H自由半浮球式疏水閥主要外形連接尺寸：
單位：mm
| 型號 | 公稱通徑 DN(mm) | L | H | H1 | 型號 | 公稱通徑 DN(mm) | L | H | D | D1 | D2 | b | f | Z一d |
| CSl5H-16/25/40C | 15 | 155 | 142 | 80 | CS45H-16/25/40C | 15 | 210 | 142 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 155 | 142 | 80 | 20 | 210 | 142 | 105 | 75 | 55 | 14 | 2 | 4-14 | ||
| 25 | 155 | 142 | 80 | 25 | 230 | 142 | 115 | 85 | 65 | 14 | 2 | 4-l4 | ||
| 32 | 180 | 200 | 105 | 32 | 270 | 200 | 135 | 100 | 78 | 16 | 2 | 4-18 | ||
| 40 | 180 | 200 | 105 | 40 | 270 | 200 | 145 | 110 | 85 | 16 | 3 | 4-18 | ||
| 50 | 180 | 200 | 105 | 50 | 270 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 |
五、CS45H自由半浮球式疏水閥訂貨說明：
10、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門人士為您審核把關。
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
