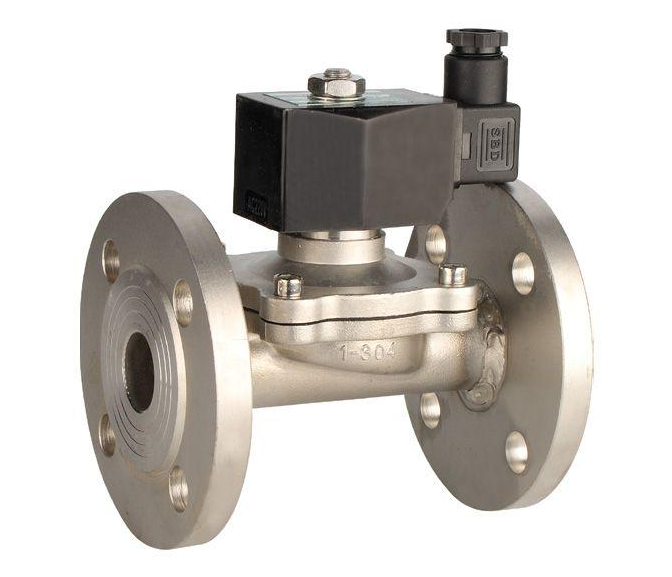

產品名稱： | ZDF多功能電磁閥 |
產品型號： | ZDF |
品牌： | 金豪閥門 |
一、ZDF多功能電磁閥概述：
ZDF多功能電磁閥主要用于水、空氣、蒸汽、煤氣等氣體介質的控制廣泛用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。
二、ZDF多功能電磁閥產品說明：
主要技術參數
原理結構：先導活塞型
控制方式：常閉式、常開式
流體范圍：水、氣、油、蒸汽
環境溫度：-20--60℃；
流體溫度：≤220℃
標準電壓：AC220V、DC24V (其它可特制)
防護等級：普通型IP54、防爆型IP65
閥體材質：黃銅、鑄鐵、碳綱、不銹鋼
功能選項：－E防爆型（防爆等級dⅡBT4）；－S手動功能；－X信號反饋
三、ZDF多功能電磁閥連接尺寸：
型號規格② | 通徑DN[mm] | 功率消耗 | 工作壓力 ［bar］ | 閥體材質 | Kv值 [m3/h] | 內螺紋連接 | 法蘭連接 | |||||
G螺紋 | L | H | L | H | 孔距 | 螺母 | ||||||
ZDF15 | 15 |
≤25W |
B16級： 0.4-16 |
黃銅 (特制：不銹鋼) | 2.8 | 1/2〃 | 90 | 150 | 120 | 170 | Φ65 | 4-Φ13 |
ZDF20 | 20 | 5.0 | 3/4〃 | 105 | 160 | 126 | 180 | Φ75 | 4-Φ13 | |||
ZDF25 | 25 | 8.5 | 1〃 | 120 | 170 | 140 | 192 | Φ85 | 4-Φ13 | |||
ZDF 32 | 32 | 12 | 1 1/4〃 | 140 | 195 | 140 | 250 | Φ100 | 4-Φ17 | |||
ZDF 40 | 40 | 18 | 1 1/2〃 | 145 | 200 | 145 | 235 | Φ110 | 4-Φ17 | |||
ZDF 50 | 50 | 28 | 2〃 | 160 | 210 | 160 | 245 | Φ125 | 4-Φ17 | |||
ZDF 65F | 65 |
≤40W |
B16級：0.5-16 | 鑄鐵 鑄鋼 不銹鋼 | 45 | 240 | 265 | Φ145 | 4-Φ18 | |||
ZDF 80F | 80 | 70 | 270 | 275 | Φ160 | 8-Φ18 | ||||||
ZDF 100F | 100 | 110 | 350 | 372 | Φ180 | 8-Φ18 | ||||||
ZDF 125F | 125 |
≤50W |
B16級：1-16 |
鑄鋼 不銹鋼 | 180 | 360 | 415 | Φ210 | 8-Φ18 | |||
ZDF 150F | 150 | 250 | 445 | 440 | Φ240 | 8-Φ22 | ||||||
ZDF 200F | 200 | 420 | 495 | 480 | Φ295 | 12-Φ22 | ||||||
ZDF 250F | 250 | 660 | 620 | 530 | Φ350 | 12-Φ26 | ||||||
ZCDF 300F | 300 | 700 | 580 | Φ410 | 12-Φ26 | |||||||
ZCDF 350F | 350 | 790 | 640 | Φ470 | 16-Φ26 | |||||||
金豪閥門對貴公司的承諾
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
