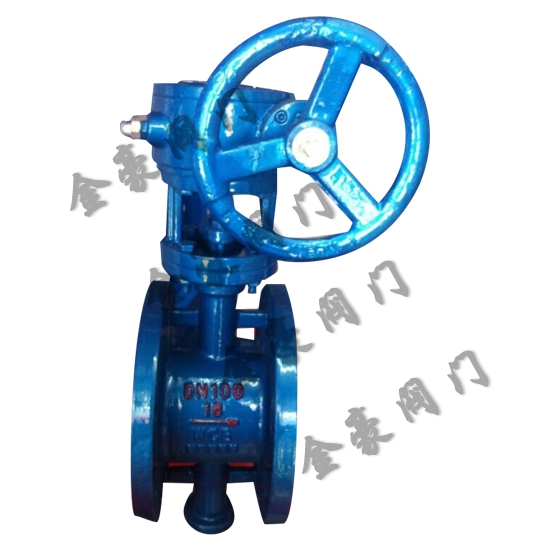

SD943F電動伸縮蝶閥

發布日期：2015-11-26 點擊數： SD943F電動伸縮蝶閥

一、 SD943F電動伸縮蝶閥概述：

伸縮蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。此閥一般水平安裝。　　新型高壽命不銹鋼蝶閥的特點以及蝶閥在使用過程中存在問題　　目前 ,伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業?，F有一種比較的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封

二、SD943F電動伸縮蝶閥主要性能規范：

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤80℃
適用介質	空氣、水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

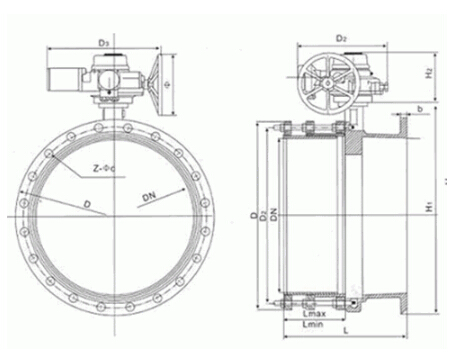

三、SD943F電動伸縮蝶閥主要技術圖紙

技術圖紙

四、SD943F電動伸縮蝶閥主要特點：

SD943F電動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能

五、SD943F電動伸縮蝶閥主要外形連接尺寸：

規格	D	D1	D2	Lmax	Lmin	H1	H2	N-Фd
100	220	180	156	216	174	110	170	8-Ф18
125	250	210	184	232	186	123	182	8-Ф18
150	285	240	211	239	194	140	210	8-Ф22
200	340	295	266	264	214	170	238	8-Ф22
250	395	350	319	296	235	195	270	12-Ф22
300	445	400	370	300	250	222	300	12-Ф22
350	505	460	429	320	270	252	330	16-Ф22
400	565	515	480	332	282	285	368	16-Ф26
450	615	565	530	355	305	310	402	20-Ф26
500	670	620	582	365	315	337	438	20-Ф30
600	780	725	682	420	340	393	490	24-Ф30
700	895	840	794	446	396	450	558	24-Ф33
800	1015	950	901	476	426	515	625	28-Ф33
900	1115	1050	1001	506	456	560	685	28-Ф33
1000	1230	1160	1112	516	466	610	750	28-Ф36
1200	1455	1380	1328	560	510	725	880	32-Ф39
1400	1675	1590	1530	590	540	840	987	36-Ф42
1600	1915	1820	1750	630	585	960	1158	40-Ф48
1800	2115	2020	1950	680	630	1060	1258	44-Ф48
2000	2325	2230	2150	730	680	1165	1365	48-Ф48

六、SD943F電動伸縮蝶閥主要零部件材料

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	橡膠、聚四氟、聚內脂、不銹鋼
閥桿	2Cr13、不銹鋼、鉻鉬鋼
伸縮管	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料	柔性石墨

七、SD943F電動伸縮蝶閥訂貨說明：
金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
