【簡單介紹】

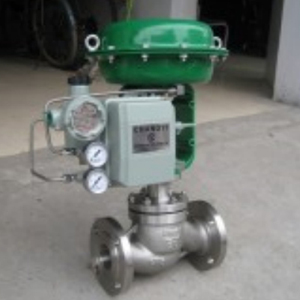

ZMAP型氣動薄膜單座調節閥是自動控制系統中常用的執行器，它由氣動薄膜執行機構和低流阻調節閥組成
【詳細說明】
一、DHH44X微阻緩閉消聲止回閥產品概述：
ZMA(B)P型氣動薄膜單座調節閥是自動控制系統中常用的執行器，它由氣動薄膜執行機構和低流阻調節閥組成。單座適用于對泄露量求嚴格、閥前后壓差低 及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動， 噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。
二、ZMAP氣動薄膜調節閥主要技術參數：
公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| 分流 |
|
|
|
|
| 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
額定行程L（mm） | 16 | 25 | 40 | 60 | 100 | ||||||||
膜片有效面積Ae（cm2） | 280 | 400 | 600 | 1000 | 1600 | ||||||||
公稱壓力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||
固有流量特性 | 直線、拋物線 | ||||||||||||
固有可調比R | 30：1 | ||||||||||||
工作溫度t（℃） | 普通型：鑄鐵-20～200、鑄鋼-40～250、鑄不銹鋼-60～250 | ||||||||||||
兩種介質溫度差t（℃） | 鑄鐵≤150、鑄鋼和鑄不銹鋼≤200 | ||||||||||||
信號范圍Pr（kpa） | 20～100 | ||||||||||||
氣源壓力Ps（MPa） | 0.14～0.4 | ||||||||||||
允許泄漏量l/h | 10-4×閥額定容量 | ||||||||||||
允許壓差△P（MPa） | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 | 0.04 | 0.02 | |

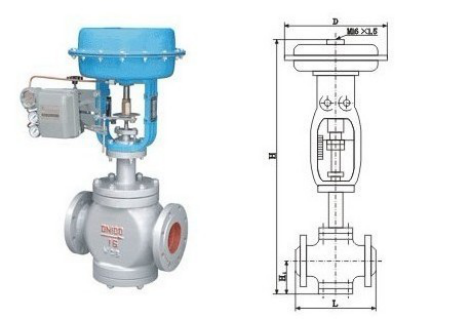

三、ZMAP氣動薄膜調節閥技術圖片：
四、ZMAP氣動薄膜調節閥主要結構特點：
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti
波紋膜片：丁腈橡膠夾增強滌綸織物
填 料：聚四氟乙烯、柔性石墨
彈 簧：60Si2Mn
膜 蓋：A3
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
五、DHH44X微阻緩閉消聲止回閥訂貨說明：
10、如有特殊要求時請在訂購產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門廠家為您審核把關。
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
