D41X法蘭式軟密封蝶閥

發布日期：2015-11-26 點擊數： D41X法蘭式軟密封蝶閥

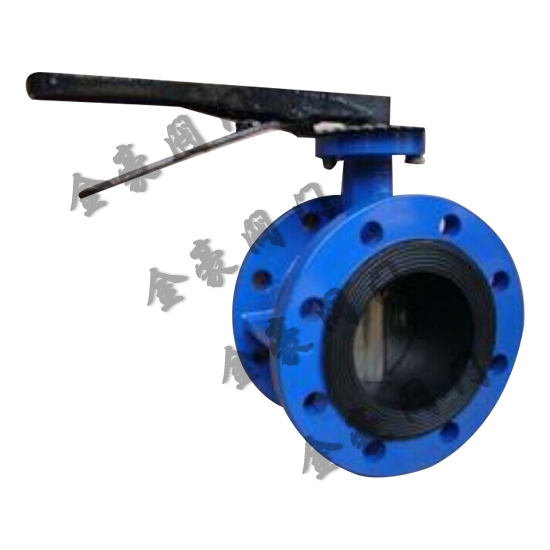

一、 D41X法蘭式軟密封蝶閥概述：

D41X手動法蘭式軟密封蝶閥主要由閥體，閥板，閥軸，閥座及傳動裝置組成，結構簡單緊湊，小巧輕便，運輸，安裝，拆卸方便；90°的啟閉，開關迅速，操作扭矩小，省力輕巧；密封性能好，使用壽命長，可達到零泄露；其流量特性近似于直線，調節性能好。閥門為橡膠密封，關閉時蝶板和閥座密封性能良好，雙向密封性能優良，扭矩值小，閥門在工作壓力下保持零泄漏，且蝶板與閥座密封之間的磨擦小。閥門由閥軸驅動閥板，閥板做90°轉動。蝶板啟閉靈活，無卡澀、跳動現象，扭矩小。

二、D41X法蘭式軟密封蝶閥主要性能規范：

公稱通經DN（mm)	50～2000		50～2000
公稱壓力PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、手動、電動、氣動、液動

三、D41X法蘭式軟密封蝶閥主要技術圖紙

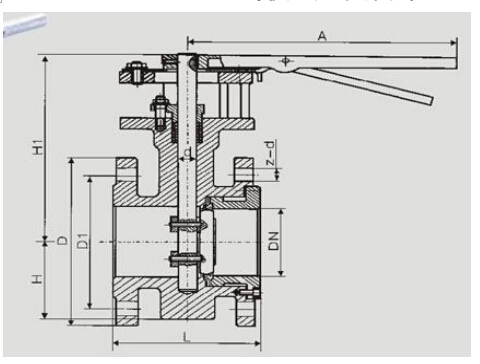

主要技術圖紙

四、D41X法蘭式軟密封蝶閥主要特點：

D41X手動法蘭式軟密封蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。本閥結構 、操作靈活、省力、方便。

五、D41X法蘭式軟密封蝶閥主要外形連接尺寸：

公稱通徑		結構長度（標準值）	外形尺寸（參考值）				連接尺寸（標準值）												參考重量
公稱通徑		結構長度（標準值）	外形尺寸（參考值）				0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	238	270	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	8.5
65	2 1/2	112	92.5	258	270	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	9.5
80	3	114	100	278	270	65	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	11
100	4	127	110	293	270	65	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	15
125	5	140	125	309	310	65	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	21
150	6	140	142.5	336	310	65	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22

六、D41X法蘭式軟密封蝶閥主要零部件材料

零件名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼及特殊材料
蝶板	球墨鑄鐵、鑄鋼、不銹鋼及合金鋼
閥軸	2Cr13、不銹鋼
密封圈	丁腈耐油橡膠、聚四氟乙烯
填料	O型圈、柔性石墨

七、D41X法蘭式軟密封蝶閥訂貨說明：
金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
