BQ41F保溫夾套球閥也稱夾套球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。保溫夾套球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。保溫球閥根據球閥的結構不同，有整體式保溫球閥、兩片式保溫球閥、對夾式保溫球閥等幾種結構形式，廣泛適用于化工、石油、制藥、冶金等行業的系統管路中。

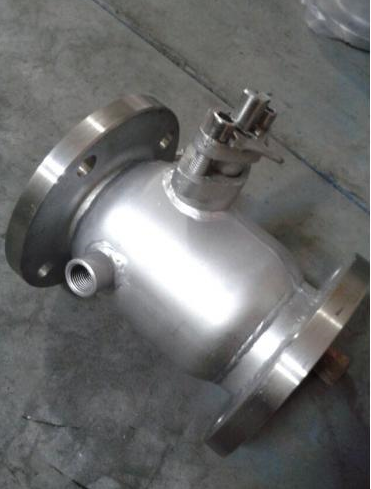

BQ41F-16P 不銹鋼夾套保溫球閥
產品型號：BQ41F-16P、BQ41F-16R、BQ41F-16RL、BQ41F-25P、BQ41F-25R、BQ41F-25RL
性能參數
BQ41F不銹鋼保溫球閥標準規范：
設計制造標準：GB/T12224、ASME B 16.34
結構長度標準：GB/T 12221-2005、ASME B 16.10
連接法蘭標準：JB/T 79、GB/T 9113、ASME B 16.5
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008、JB/T9092、API 598
由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加.
二、BQ41F夾套保溫球閥技術規范：
設計標準 | ASME B 16.34 GB/T12224 |
結構長度 | ASME B 16.10 GB/T12221 |
連接法蘭 | ASME B 16.5、JB/T 79 |
驅動方式 | 手動、電動、氣動 |
試驗和檢驗 | JB/T9092 API 598 |
適用介質 | 重油、膠類等易凝固介質 |
注：閥門連接法蘭尺寸可根據用戶要求設計制造。
三、BQ41F夾套保溫球閥主要零件材質表：
序號 | 零件名稱 | 材質 | |
GB | ASTM | ||
1 | 夾套 | 25 | 105 |
2 | 閥座 | WCB | A216-WCB |
3 | 閥體 | 25 | A105 |
4 | 密封圈 | PTFE、對位聚苯 | |
5 | 球體 | ||
6 | 閥桿 | 1Cr13 | A247-410 |
7 | 填料 | 柔性石墨 | |
8 | 填料壓蓋 | WCB | A216-WCB |
注：閥門主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。

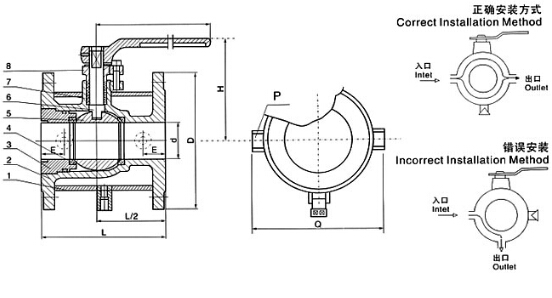

四、BQ41F夾套保溫球閥主要外型及連接尺寸表：
公稱通徑（DN） | d | L | D | E | Q | H | W | 管螺紋 | ||
(mm) | (in) | (mm) | (in) | P | ||||||
20 | 3/4" | 19 | 117 | 40 | 1 1/2" | 58.5 | 147 | 101 | 170 | G3/4" |
25 | 1" | 25 | 127 | 50 | 2" | 62.5 | 156 | 106 | 170 | G3/4" |
40 | 1 1/2" | 38 | 165 | 65 | 2 1/2" | 63.5 | 181 | 125 | 250 | G3/4" |
50 | 2" | 51 | 178 | 80 | 3" | 68 | 218 | 135 | 250 | G3/4" |
80 | 3" | 76 | 229 | 150 | 6" | 82 | 275 | 193 | 350 | G3/4" |
100 | 4" | 102 | 254 | 200 | 8" | 83 | 300 | 265 | 420 | G3/4" |
150 | 6" | 152 | 292 | 250 | 10" | 95 | 403 | 355 | 1000 | G3/4" |
200 | 8" | 203 | 330 | 300 | 12" | 100 | 495 | 410 | 1300 | G3/4" |
備注 | 法蘭尺寸請按對應的通徑參閱《主要外型及連接尺寸表》 | |||||||||
