Q647MF氣動卸灰球閥

發布日期：2015-11-29    點擊數： Q647MF氣動卸灰球閥

【簡單介紹】

Q647氣動卸灰球閥適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種煤粉，煤渣等。

【詳細說明】

一、Q647MF氣動卸灰球閥產品概述：

動卸灰球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和 工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械 產品。球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。Q647氣動卸灰球閥適用于長輸管線和一般工業管線，其強 度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使 球體向閥座移動，因而閥座不會承受過大的壓力，所有固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，氣動球閥適用于高壓、大口徑管道場合。先 進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結 構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。閥門上下閥桿均設有PTFE軸承，減少磨 擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。氣動閥門采用全通徑的結構使閥門流量孔徑與管線內徑一致，以便管線清掃。

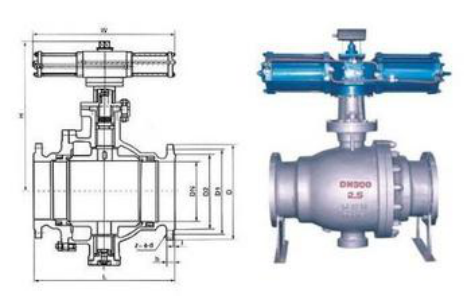

二、Q647MF氣動卸灰球閥技術圖片：

三、Q647MF氣動卸灰球閥主要特點及優點：

1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開 　　關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所

四、Q647MF氣動卸灰球閥主要外形連接尺寸： 單位：mm

公稱壓力506580100125150200250300350400450500
系列1L216241283305356394457533610686762864914
系列2L------500600700800900-1000
H102114127152184219273360395430470550580
手動H1107125152178300330398495580625670698840
E------115116171171257257257
F------350350400420400420400
W23040040065010501050600600800800800800800
WT(KG)12162235587420532246057686412801600
電動H2-----554600652760770830-940
L1-----235235235259400400-410
氣動H327437938947955266673692610591127112714681538
L227040540557657677677677610601060106013601360

五、Q647MF氣動卸灰球閥訂貨說明：
10、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門人士為您審核把關。

金豪閥門對貴公司的承渃

1、 我公司對產品的質量實行三包；包質、包換、包修

2、 合同簽定后，質量保證，按時交貨

3、 客戶在訂貨中務必提供以下說明；

【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
