【簡單介紹】

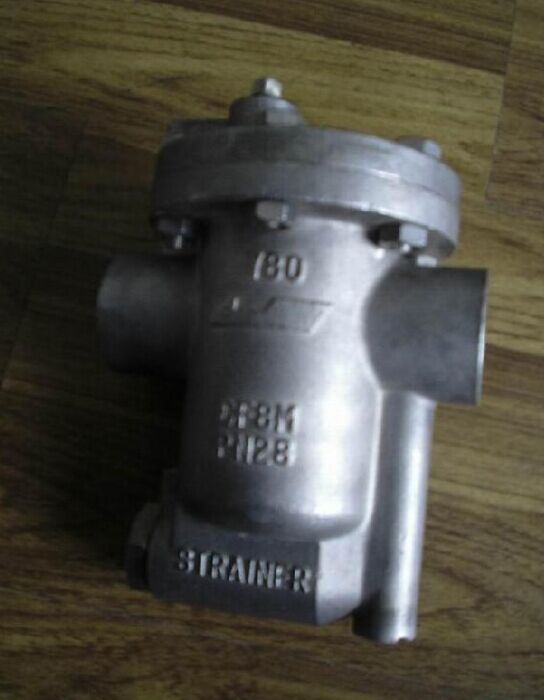

鐘形浮子倒吊桶式蒸汽疏水閥 用來自動排除蒸汽加熱設備及蒸汽管網中的凝結水,提高加熱效率。用于石油、化工、食品、印染、紡織、醫藥等行業的蒸汽設備。以下場合應優先考慮選擇鐘形浮子式疏水閥:蒸汽加熱設備,凝結水回收?qǐng)龊?/p>
【詳細說明】
一、CS15H鐘形浮子式倒吊桶疏水閥產品概述：
CS15H鐘形浮子式倒吊桶疏水閥用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。超小型、重量輕的ES5型適用于空調機、洗滌機器、染聲機等。全不銹鋼的ESU5型專為食品工業、醫院用汽設備制造。

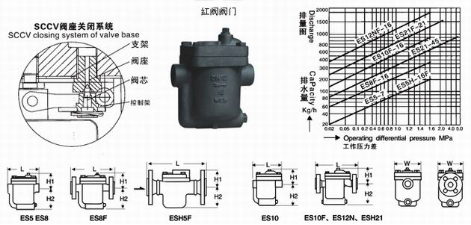

二、DCS15H鐘形浮子式倒吊桶疏水閥技術圖片：
三、CS15H鐘形浮子式倒吊桶疏水閥主要外形連接尺寸：
單位：mm
| 產品型號 ProdustionType | 公稱通徑DN(mm) NominalDiameter | 連接方式 | 使用壓力范圍 （Mpa) | 高允許溫度; MaxVouchsafementTemperature | 閥體材質 MaterialOfBody | 外形尺寸 | |||
| ES5 (CS15H-3.7.11.16) | 15 20 25 | 內螺紋 ZG1/2"-1" | 0.01-0.3/0.7/1.1/1.6 | 350 | L | H1 | H2 | W | |
| ES5 (CS15H-3.7.11.16) | 15 20 25 | 內螺紋 ZG1/2"-1" | 0.01-0.3/0.7/1.1/1.6 | 350 | ZG1Cr18Ni9Ti | 138 | 72 | 94 | 103 |
| ESH5 (CS15H-3.7.11.16P) | 15 20 25 | 內螺紋 ZG1/2"-1" | 0.01-0.3/0.7/1.1/1.6/21 | 350 | ZG1Cr18Ni9Ti | 138 | 72 | 94 | 103 |
| ESH5F (CS45H-3.7.11.16P) | 15 20 25 | 法蘭 Flange | 0.01-0.3/0.7/1.1/1.6/21 | 350 | WCB | 210 | 72 | 94 | 103 |
| ES8B (CS15H-5.8.16) | 15 20 25 | 內螺紋 ZG1/2"-1" | 0.01-0.5/0.8/1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
| ES8N (CS15H-5.8.16 | 15 20 25 | 內螺紋 ZG1/2"-1" | 0.01-0.5/0.8/1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
| ES8BF (CS45H-5.8.16) | 15 20 25 | 法蘭 Flange | 0.01-0.5/0.8/1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
| ES8NF (CS45H-5.8.16) | 15 20 25 | 法蘭 Flange | 0.01-0.5/0.8/1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
| ES10 (CS15H-8.8.16) | 20-40 | 內螺紋 ZG1/2"-1" | 0.01-0.8/1.2/1.6 | 220 | WCB | 200 | 93 | 132 | 142 |
| ES10F (CS45H-8.12.16) | 15-25 32-50 | 法蘭 Flange | 0.01-0.8/1.2/1.6 | 220 | WCB | 270 | 93 | 132 | 142 |
| ES12N (CS45H-16) | 15-25 32-50 | 法蘭 Flange | 0.01-1.6 | 200 | WCB | 280 | 93 | 132 | 142 |
四、CS15H鐘形浮子式倒吊桶疏水閥訂貨說明：
10、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門人士為您審核把關。
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
