WA42Y波紋管平衡式安全閥

發(fā)布日期：2015-11-09    點擊數： WA42Y波紋管平衡式安全閥

一、WA42Y波紋管平衡式安全閥概述：

本閥門適用于工作溫度≤200℃存在不穩(wěn)定背壓或有毒、腐蝕性介質的設備或管路上，作為超壓保護裝置。

連接法蘭標準≤4MPa采用JB/T……94系列1。＞4MPa按JB/T……94系列2標準。

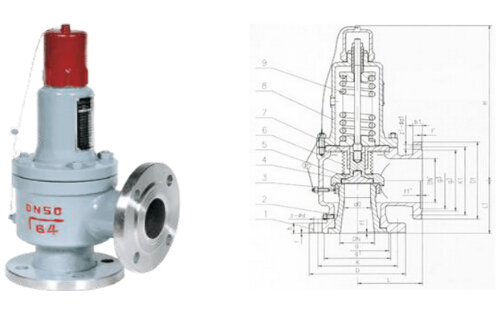

二、WA42Y波紋管平衡式安全閥主要零部件材料：

NO.

零件名稱

WA42Y-C型材料

WA42Y-P型材料

WA42Y-R型材料

1

閥體

WCB

ZG1Cr18Ni8Ti,304

CF8M

2

閥座

2Cr13

1Cr18Ni8Ti

316

3

調節(jié)圈

2Cr13

1Cr18Ni8Ti

0Cr18Ni12Mo2Ti

4

閥瓣

2Cr13

1Cr18Ni8Ti

316

5

反沖盤

2Cr13

1Cr18Ni8Ti

316

6

波紋管

304

304

316

7

導向套

2Cr13

1Cr18Ni8Ti

0Cr18Ni12Mo2Ti

8

閥蓋

ZG230-450

ZG230-450

ZG230-450

9

彈簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

三、WA42Y波紋管平衡式安全閥外形尺寸和連接尺寸：

型號

公稱通徑

do

D

K

g

g1

b

f

f1

Z-?d

L

L1

≈H

WA42Y-16
WA42Y-16P
WA42Y-16R

25

16

115

85


65

16

2


4-14

110

95

378

32

20

140

100


78

18

2


4-18

115

100

378

40

25

150

110


85

18

3


4-18

120

110

406

50

32

165

125


100

20

3


4-18

135

120

450

65

40

185

145


120

20

3


4-18

160

140

520

80

50

200

160


135

20

3


8-18

170

135

525

100

65

220

180


155

22

3


8-18

195

175

690

125

80

250

210


185

22

3


8-18

210

190

857

150

100

285

240


210

24

3


8-23

255

230

838

200

125

340

295


265

26

3


12-23

300

260

992

WA42Y-25
WA42Y-25P
WA42Y-25R

25

16

115

85


65

16

2


4-14

110

95

378

32

20

140

100


78

18

2


4-18

115

100

378

40

25

150

110


85

18

3


4-18

120

110

406

50

32

165

125


100

20

3


4-18

135

120

450

65

40

185

145


120

22

3


8-18

160

140

520

80

50

200

160


135

22

3


8-18

170

135

525

100

65

230

190


160

24

3


8-23

195

175

690

125

80

270

220


188

28

3


8-26

210

190

780

150

100

300

250


218

30

3


8-26

255

230

838

200

125

360

310


278

34

3


12-26

300

260

992

WA42Y-40
WA42Y-40P
WA42Y-40R

25

16

115

85

58

65

16

2

4

4-14

110

95

378

32

20

140

100

66

78

18

2

4

4-18

115

100

378

40

25

150

110

76

85

18

3

4

4-18

120

110

406

50

32

165

125

88

100

20

3

4

4-18

135

120

450

65

40

185

145

110

120

22

3

4

8-18

160

140

520

80

60

200

160

121

135

24

3

4

8-18

170

135

525

100

65

235

190

150

160

24

3

4.5

8-23

195

175

690

125

80

270

220

188

176

28

3

4.5

8-26

210

190

857

150

100

300

250

204

218

30

3

4.5

8-26

255

230

838

200

125

375

320

260

282

38

3

4.5

12-30

300

260

992



WA42Y-64
WA42Y-64P
WA42Y-64R

25

16

140

100

58

78

22

2

4

4-18

110

100

277

32

20

155

110

66

82

24

2

4

4-23

130

110

289

40

25

170

125

76

95

24

3

4

4-23

130

120

319

50

32

180

135

88

105

26

3

4

4-23

135

130

389

65

40

205

160

110

130

28

3

4

8-23

175

160

493

80

50

215

170

121

140

30

3

4

8-23

175

160

483

100

65

250

200

150

168

32

3

4.5

8-26

195

195

613

150

100

345

280

204

240

38

3

4.5

8-34

280

265

894

WA42Y-100
WA42Y-100P
WA42Y-100R

25

16

140

100

58

78

24

3

4

4-18

110

100

277

32

20

155

110

66

82

24

2

4

4-23

130

110

289

40

25

170

125

76

95

26

2

4

4-23

130

120

319

50

32

195

145

88

112

28

3

4

4-26

135

130

389

65

32

220

170

110

138

32

3

4

8-26

175

160

493

80

40

230

180

121

148

34

3

4

8-26

175

160

483

100

50

265

210

150

172

38

3

4.5

8-30

195

195

613

150

80

355

290

204

250

46

3

4.5

12-34

280

265

894

金豪閥門對貴公司的承諾

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務。
