【簡單介紹】

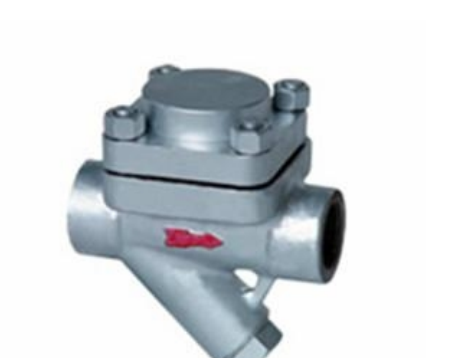

CS16H-16C膜盒式疏水閥適用范圍廣泛，包括供熱汽主管線、伴熱管路、干燥器和工業加熱蒸汽設備系統統，是理想的選擇。
【詳細說明】
一、CS16H膜盒式蒸汽疏水閥產品概述：
膜盒式蒸汽疏水閥主要?jiǎng)幼髟饘倌ず校ず袃?nèi)根據熱脹冷縮原理開啟和關閉閥門。廣泛用于蒸汽主管線、伴熱管線、干燥器和工業加熱蒸汽設備系統，供熱采暖片上是理想的選擇。
二、CS16H膜盒式蒸汽疏水閥主要結構特點：
1、結構簡單，維護方便。
2、部件全部采用合金處理的不銹鋼，耐磨耐氣蝕，使用壽命長。
3、排空能力強，排水迅速，安裝方式隨意。
4、可以實現多個膜盒組合，使用于大的排量場合。
5、零泄漏，背壓率達到75%以上。

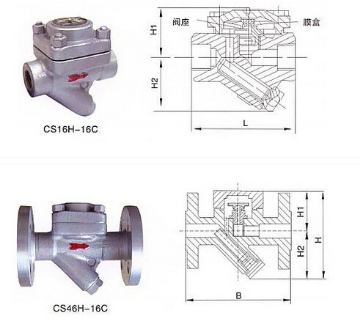

三、CS16H膜盒式蒸汽疏水閥技術圖片：
四、CS16H膜盒式蒸汽疏水閥主要零部件材料：
| 主要零部件材料表 | Parts 零部件名稱 | Materials 材料 |
| Body/Bonnet 閥體、閥蓋 | A105 | |
| Seat 閥座 | Tungstenchromiumcobaltalloy 鎢鉻鈷合金 | |
| InsetsFilters 內置過濾網 | 1Cr18NNi9Ti | |
| NembraneBox 盒膜 | Kazakalloy 哈氏合金 |
五、CS16H膜盒式蒸汽疏水閥主要外形連接尺寸：
單位：mm
| Model產品型號 | Nominaldiameter公稱通徑（DN） | Connection連接方式 | Pressurerating（MPa）使用壓力 | Maxallowable（℃） 高允許溫度 | Extermaldimensions（mm）外型尺寸 | Re.weight參考重量（Kg） | |||
| L | H1 | H2 | W | ||||||
| CS16H-16C | 15~20 | Thread螺紋 | 0.01~1.6 | 250 | 100 | 52 | 62 | 70 | 2.5 |
| 25 | 120 | ||||||||
| 32~40 | 150 | 68 | 68 | 90 | 5 | ||||
| 50 | 160 | ||||||||
| CS46H-16C | 15~20 | Flange法蘭 | 0.01~1.6 | 250 | 150 | 52 | 62 | 70 | 4.9 |
| 25 | 250 | 160 | |||||||
| CS46H-16C | 32~50 | Flange法蘭 | 0.01~1.6 | 250 | 230 | 85 | 60 | 120 | 13 |
| CS46H-16AA | 65~100 | Flange法蘭 | 0.01~1.6 | 250 | 310 | 120 | 95 | 150 | 24 |
| CS46H-25A | 20~50 | Flange法蘭 | 0.01~1.6 | 300 | 230 | 85 | 60 | 120 | 14 |
| CS46H-16L | 15~25 | Thread（Stand）螺紋（立式） | 0.01~1.6 | 250 | 100 | 80 | 2.3 | ||
| CS46H-16F | 15~25 | AngleThread角式螺紋 | 0.01~1.6 | 250 | 53 | 103 | 55 | 1.5 | |
六、CS16H膜盒式蒸汽疏水閥訂貨說明：
10、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門人士為您審核把關。
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
