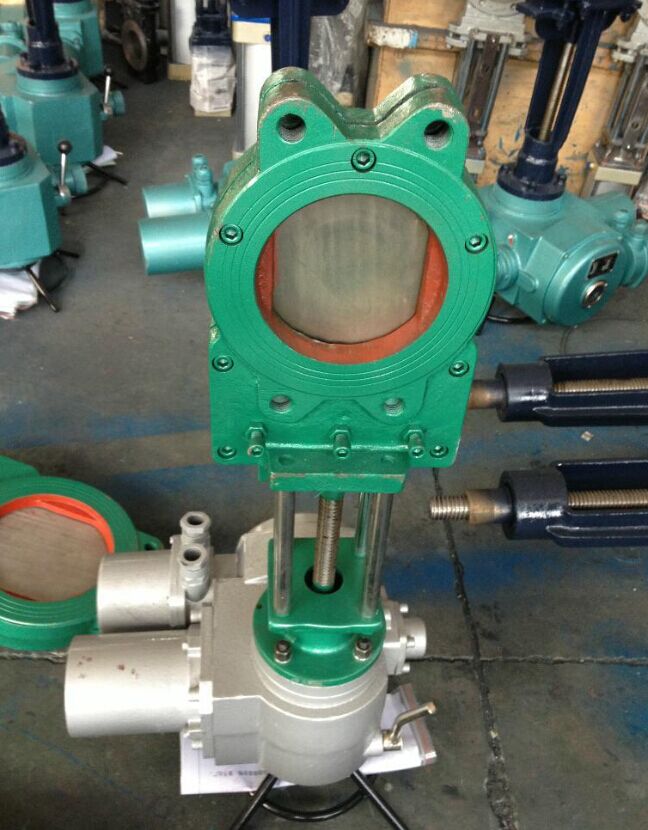

Z973X電動漿液閥

發布日期：2015-11-26 點擊數： Z973X電動漿液閥

一、 Z973X電動漿液閥概述：

Z973X手動漿液閥分對夾式和整體式，對夾式閥體密封采用復合材料配置的“U"型和“T"型復合結構。整體式閥體密封采用“O"型復合密封圈結構，克服了原對夾式漿液閥采用“U"型密封墊受力后易移位和變形，介質外泄等缺點。

二、Z973X電動漿液閥主要性能規范：

公稱壓力PN	密封試驗	殼體試驗	工作溫度	適用介質
0.6MPa	0.66MPa	0.9MPa	-10℃～120℃	泥漿、煤漿、紙漿、糧漿、粒狀物、糊劑等介質
1.0MPa	1.5MPa	1.5MPa	-10℃～120℃	泥漿、煤漿、紙漿、糧漿、粒狀物、糊劑等介質

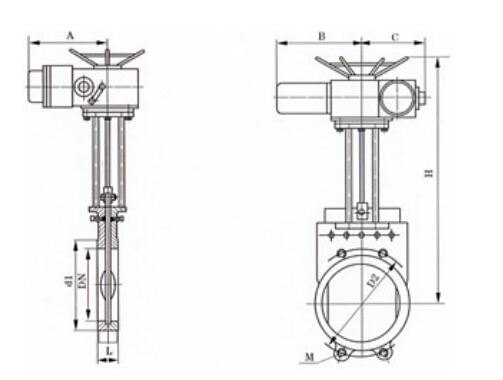

三、Z973X電動漿液閥主要技術圖紙

技術圖紙

四、Z973X電動漿液閥主要特點：

漿液閥是在吸收和消化國內外閥體技術基礎上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多優點，同時具備手動、電液動操作功能。電氣控制：行程開關控制、位置顯示儀控制，實現了機、電、液、儀一體化等多功能體系。本類閥門在管道中一般應當水平安裝。產品廣泛應用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。

五、Z973X電動漿液閥主要外形連接尺寸：

公稱壓力	DN	L	D2	D1	H
0.6MPa	50	48	125	100	600
	65	48	145	120	670
	80	50	160	135	680
	100	50	180	155	700
	125	50	210	185	720
	150	60	240	210	790
	200	60	295	265	850
	250	70	350	320	1100
	300	70	400	368	1180
	350	80	460	428	1280
	400	80	515	482	1460
	450	90	565	532	1600
	500	90	620	585	1800
	600	140	725	685	2100
	700	140	840	800	2300
	800	190	950	905	2500
	900	203	1050	1005	2700
	1000	216	1160	1115	2900
	1200	254	1380	1325	3400
1.0MPa	50	48	125	100	600
	65	48	145	120	670
	80	50	160	135	680
	100	50	180	155	700
	125	50	210	185	720
	150	60	240	210	790
	200	60	295	265	850
	250	70	350	320	1100
	300	80	400	368	1180
	350	90	460	428	1280
	400	120	515	482	1460
	450	120	565	532	1600
	500	130	620	585	1800
	600	140	725	685	2100
	700	140	840	800	2300
	800	190	950	905	2500
	900	203	1050	1005	2700
	1000	216	1160	1115	2900
	1200	254	1380

六、Z973X電動漿液閥主要零部件材料

型號		Z673X-2.5	Z673X-6	Z673X-10	Z673X-16
工作壓力（MPa）		0.25	0.6	1.0	1.6
適用介質		煤漿、糠漿、紙漿、泥漿、污水、礦渣等
適用溫度（℃）		≤100
材料	閥體	灰鑄鐵
	閘板	鉻鎳鈦不銹鋼
	閥體密封圈	合成橡膠或聚四氟乙烯
	閥桿	鉻不銹鋼
	支架	碳素鋼
	填料	聚四氟乙烯

七、Z973X電動漿液閥訂貨說明：
金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
