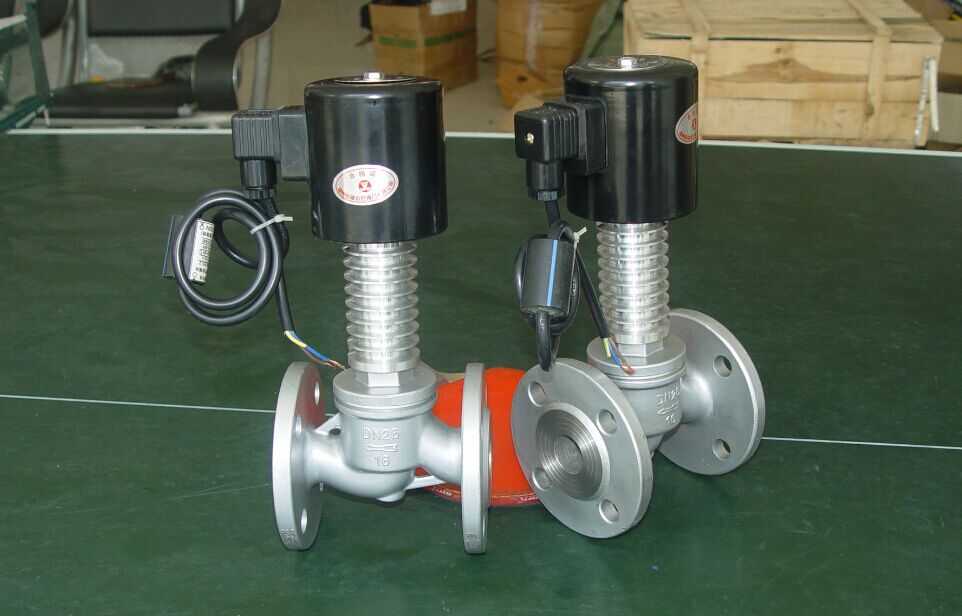

ZCG高溫電磁閥

發布日期：2015-11-09 點擊數： ZCG高溫電磁閥

一、ZCG高溫電磁閥簡介：
金豪牌電磁閥系電力操縱的常閉型先導式高溫電磁閥，適用于蒸汽管路中的自控制系統中。耐高溫：密封材料采用耐高溫材料，線圈部分采用耐高溫電工材料，外圍增設散熱機構；耐腐蝕：主要部件閥塞、閥體等采用不銹鋼和銅合金制成，防腐性能好；耐磨損：選材合理，閥塞與閥間巧妙地利用流體潤滑作用，減少磨損。
二、ZCG高溫電磁閥產品特點：

耐高溫：密封材料采用耐高溫材料，線圈部分采用耐高溫電工材料，外圍增設散熱機構。

耐腐蝕：主要部件閥塞、閥體等采用不銹鋼和銅合金制成，防腐性能好。

耐磨損：選材合理，閥塞與閥間巧妙地利用流體潤滑作用，減少磨損。

三、ZCG高溫電磁閥技術參數：

公稱通徑	20	25	32	40	50	65
公稱壓力（Mpa）	1.6
工作壓差（Mpa）	0.04~1.6
工作介質	蒸汽、油（高溫氣體、液體）
介質溫度（℃）	-40~350
環境溫度（℃）	-40~60
環境溫度（℃）	95±3%
額定電壓（V）	Ac220
功率（VA）	45
絕緣等級	H級
工作頻率	連續
額定流量系數（KV）	5.4	9	15	18	28	40
泄露量（ml/min）	1.5		3.0	30	45	60

四、ZCG高溫電磁閥技術參數：

DN	L	H	D	D1	D2	b	f	n_d
10	115	148	90	60	41	14	2	4-￠14
15	115	148	95	65	46	14	2	4-￠14
20	115	148	105	75	56	16	2	4-￠14
25	125	148	115	85	65	16	3	4-￠14
32	150	182	140	100	76	18	3	4-￠18
40	160	182	150	110	84	18	3	4-￠18
50	190	192	160	125	99	20	3	4-￠18

五、 ZCG高溫電磁閥主要尺寸：

DN	L	H	D	D1	D2	b	f	n-d
10	115	148	90	60	41	14	2	4-φ14
15	115	148	95	65	46	14	2	4-φ14
20	115	148	105	75	56	16	2	4-φ14
25	125	148	115	85	65	16	3	4-φ14
32	150	182	140	100	76	18	3	4-φ18
40	160	182	150	110	84	18	3	4-φ18
50	190	192	160	125	99	20	3	4-φ18

六、ZCG高溫電磁閥結構原理：
金豪牌高溫電磁閥系管道連通型，先導式電磁閥，全閥由引導主閥啟閉的電磁先導閥與控制介質通斷的主閥兩大部分組成，導閥與主閥腔間有孔道相連通；當電磁先導閥通電后，先導閥動作，形成主閥內主管腔間壓差變化，并利用該壓差使主閥開啟，介質流通（此時主腔壓力大背腔壓力）當電磁先導閥斷電后，先導閥關閉，在主彈簧力作用下，主閥塞復位（此時背腔壓力大于主腔壓力），大閥關閉，介質不再流通。

金豪閥門對貴公司的承諾

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
