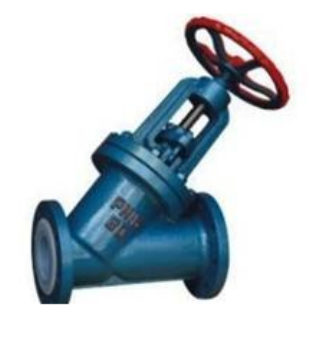

一、J45F46襯氟直流式截止閥產品概述：
截止閥是指關閉（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。
基本結構
1、塑料襯里J41型直通式、J45型直溜式、J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
二、J45F46襯氟直流式截止閥性能規范：
| 設計規范 | 結構長度 | 連接法蘭 | 試驗與檢驗 | 產品標識 | 供貨規范 |
| GB/T12233 (GB/T12235) | GB/T12221 | JB/T78;JB/T79 | GB/T13927 | GB/T12220 | JB/T7928 |
三、J45F46襯氟直流式截止閥零件材質表：
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | G | P | R | PL | PL | ||
| 1 | 閥體/端蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 球體/閥桿 | 35 | 2Cr18 | 1Cr18Ni9 | 1Cr18NI12Mo2TI | 00Cr18NI10 | 00Cr17NI14Mo2 |
| 3 | 襯里/閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4) | |||||
| 4 | 填料/壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
| 6 | 活節螺栓 | 35 | 1Cr18Ni2 | 1Cr18Ni2 | |||
| 7 | 閥桿螺母 | ZCuA110Fa3 | ZCuA110Fa3 | ZCuA110Fa3 | |||
| 8 | 緊固螺栓 | 35 | 1Cr18Ni2 | 1Cr18Ni2 | |||
| 9 | 螺母 | 45 | 0Cr18NI9 | 0Cr18NI9 | |||
| 10 | 手輪 | WCB | WCB | WCB | |||
四、J45F46襯氟直流式截止閥規格尺寸表：
| 公稱通徑 | 標準值 | 參考值 | ||||||||||
| DN (mm) | NPS (inch) | L | D | D1 | D2 | 1 | b | z-d | DO | H | H1 | WT(kg) |
| PN1.0MPa | ||||||||||||
| 15 | 1/2 | 180 | 95 | 65 | 45 | 2 | 14 | 4-14 | 100 | 235 | 260 | 6.5 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-14 | 100 | 240 | 265 | 7 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-14 | 120 | 245 | 270 | 7.8 |
| 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-18 | 140 | 255 | 285 | 11 |
| 40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-18 | 140 | 265 | 315 | 13 |
| 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-18 | 160 | 295 | 330 | 15 |
| 65 | 21/2 | 290 | 180 | 145 | 125 | 3 | 20 | 4-18 | 180 | 350 | 395 | 23 |
| 80 | 3 | 310 | 192 | 160 | 135 | 3 | 22 | 4-18 | 240 | 395 | 445 | 38 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-18 | 240 | 450 | 490 | 42 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-18 | 280 | 525 | 555 | 55 |
| 182 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-18 | 320 | 605 | 646 | 77 |
| 200 | 8 | 495 | 335 | 295 | 165 | 3 | 26 | 8-23 | 360 | 645 | 765 | 135 |
| 250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-23 | 400 | 685 | 805 | 220 |
| 300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-23 | 400 | 710 | 414 | 277 |
| 350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-23 | 450 | 750 | 855 | 320 |
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
