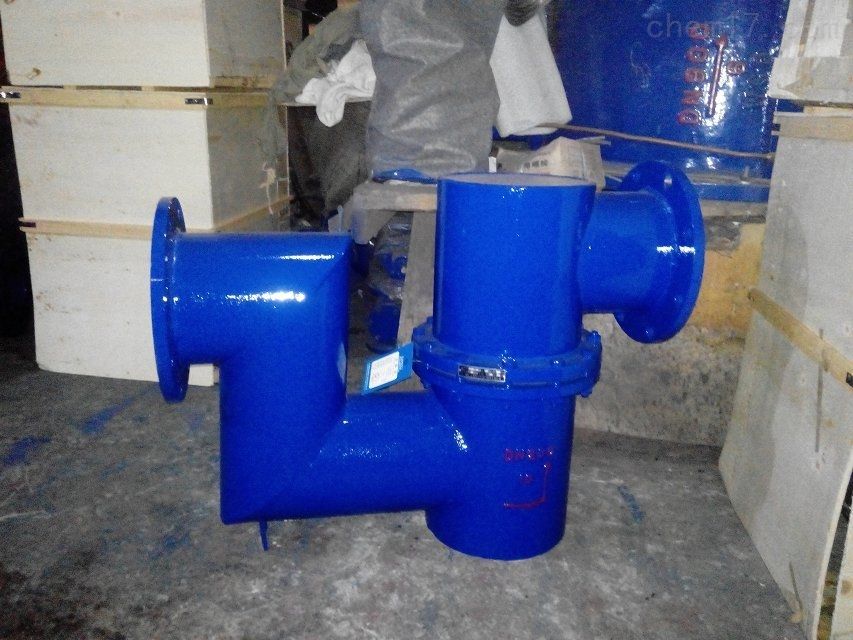

F43X防逆水封閥

發布日期：2018-10-26 點擊數： F43X防逆水封閥

一、F43X防逆水封閥簡單介紹：

F43X-10雙封自凈式防逆水封閥，專業生產廠家，由本廠自主研發生產的質量可靠、價格合理、售后服務完善?！?/span>F43X-10雙封自凈式防逆水封閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

二、F43X防逆水封閥工作原理：

F43X-10防逆水封閥主要由帶存水彎的閥體及浮球蓋板組件等組成。帶浮球的蓋板蓋在閥體的密封閥座上，將閥腔分成內外兩部分，內腔為清水部分，外腔通排水管道，當內腔充滿清水時，目位于內臟的浮球作月，蓋板壓力降低，易于開啟通流。溢流停止后，蓋扳可自行復位。蓋嚴閥座。從而可嚴格組斷臭氣殛污水倒灌。如果水池進水口浮球閥開關良好。數年不溢流，閥腔無水，浮球可加重蓋板重量。更好地蓋嚴目座，目樣可嚴格姐隔臭氣及防止雨，污水倒灌清水池。如果污水進入閥體外腔。所帶雜物僅能粘附在蓋板外表面，不影響蓋柱封嚴闐座。故該防逆水月工作可靠。效果好，不易出故障。且當有雜物沉淀時。T次溢流時可自動沖出閥體。

三、F43X防逆水封閥主要性能：

本閥結構簡單，溢流順暢無阻，具有雙重水封作用。阻隔臭氣及污水倒灌，性能可靠，效果良好，且污水倒灌時所帶雜物亦不影響密封性能。

F43X防逆水封閥技術參數：

公稱壓力：PN1.6—2.5M Pa
公稱通徑：80～1400

容氣腔壓力(占管道壓力百分?jǐn)?shù))50～70％
適用介質無雜物的清水、污水
適用介質溫度0～80℃
法蘭標準：68/T17241668/T9113
試驗標準：GB/T13927、API598

四、F43X防逆水封閥主要材料：

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

五、F43X防逆水封閥主要尺寸：

DN	D	D1	D2	L	H	HO
80	200	160	135	500	380	85
100	220	180	155	560	420	85
150	285	240	210	690	510	85
200	340	295	265	825	600	95
250	395	350	320	945	700	95
300	445	400	368	1065	795	95
400	565	515	480	1308	930	100
500	670	620	582	-1531	1080	100
600	780	725	682	1770	1250	100
700	895	840	794	2013	1440	120
800	1015	950	901	2246	1610	120
900	1115	1050	101O	2450	1810	120
1000	1230	1160	1110	2695	1940	120
1200	1455	1380	1320	2700	1780	140
1400	1675	1590	1530	3100	2080	140

六、F43X防逆水封閥訂貨說明：

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3客戶在訂貨中務必提供以下說明；

結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供優良的服務
