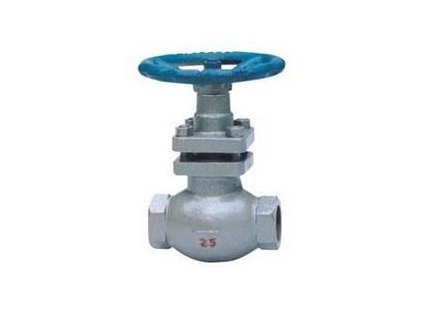

UJ11H內螺紋柱塞閥

發布日期：2015-11-29    點擊數： UJ11H內螺紋柱塞閥

產品名稱：

UJ11H內螺紋柱塞閥

產品型號：

UJ11H

品牌：

金豪閥門

UJ11H內螺紋柱塞閥詳細資料：

一、UJ11H內螺紋柱塞閥概述：

內螺紋柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。

由于柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。

二、UJ11H內螺紋柱塞閥的主要結構尺寸：

公稱通徑
     DN(mm)

U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸

閥體長度
     L

接頭長度
     L1

接頭長度
     S

手輪直徑
     Do

管螺紋 G
     (寸)

關閉高度
     H≈

開啟高度
     H1≈

重量
     (kg)

15

90

14

32

80

1/2

133

157

2.1

20

100

16

36

100

3/4

141

169

2.8

25

120

18

46

120

1

165

199

3.8

32

140

20

55

140

11/4

179

225

5.8

40

170

22

65

160

11/2

198

246

8.3

50

200

24

80

200

2

226

282

13.2

三、UJ11H內螺紋柱塞閥的性能規范：

閥體材料

適用溫度

適用介質

壓力范圍

鑄鋼

≤250℃

水、蒸汽、油品

PN 1.6-6.4MPa

鑄鐵

≤180℃

水、蒸汽、油品

PNl．6

不銹鋼

≤200℃

硝酸、醋酸

通徑范圍

含鉬不銹鋼

≤200℃

氮、氫、尿素等

DNl 5-300mm

四、UJ11H內螺紋柱塞閥的實驗壓力：

實驗項目

實驗介質

實驗壓力

壓強實驗

水

1.5PN

高壓密封實驗

水

1.1 PN

低壓氣密封實驗

氣

0 5-0.7MPa

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
