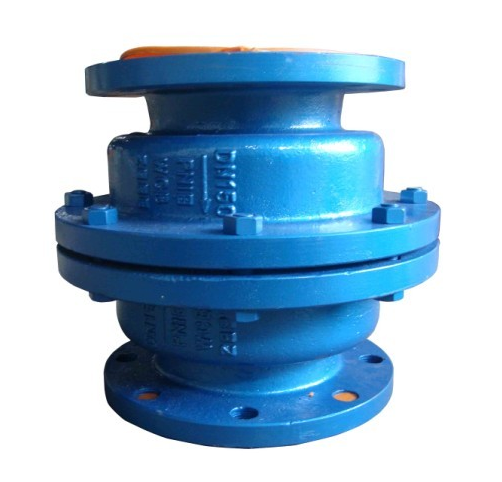

一、H42F46襯氟止回閥概述：
H42F46/H42F3襯氟止回閥(升降立式)啟閉件靠介質本身的能力而自行開啟或關閉，以防止介質倒流的閥門。H42F46/H42F3襯氟止回閥(升降立式)屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
二、H42F46襯氟止回閥設計規范：
遵循GB/T 13932，GB12235，GB12236，API 6D標準。
法蘭連接止回閥
設計與制造符合中國國家標準
基本結構形式：升降立式。（新型）
主要零部件除閥瓣為整體F3或F46外其它材料見表A15
公稱壓力：DN0.6~1.0（MPa）
公稱通徑：DN25~150（mm）
公稱型號：H40F3 H40F46
三、H42F46襯氟止回閥主要性能規范
遵循規范 | STANDARD |
設計與規范 Design | GB12224 |
結構長度 Facetoface | Q/DFL－02-99 |
法蘭尺寸 Endflange | JB78/JB79(GBHGSH) |
壓力試驗 Test | GB/T13927 |
標志 Symbol | GB12220 |
供貨 Supply | GB/T12252 |
四、H42F46襯氟止回閥主要零部件的材料
| 名稱 | 材料 |
| 上閥體 | 灰鑄鐵襯橡膠、氟塑料 |
| 下閥體 | 灰鑄鐵襯橡膠、氟塑料 |
| 閥瓣 | 碳鋼襯橡膠、氟塑料 |
五、H42F46襯氟止回閥主要外形尺寸和連接尺寸
| 公稱通徑 | 公稱壓力/MPa | 工作壓力/MPa | L | D | D1 | Z-d | B | 重量 | ||
| DN/mm | NPS/inch | |||||||||
| 15 | 1/2 | 1.0 | 1.0 | 150 | 95 | 70 | 65 | 4-14 | 95 | 3 |
| 20 | 3/4 | 150 | 100 | 75 | 75 | 4-14 | 100 | 4.5 | ||
| 25 | 1 | 160 | 125 | 90 | 85 | 4-18 | 125 | 5 | ||
| 40 | 11/2 | 190 | 140 | 105 | 110 | 4-18 | 145 | 7.5 | ||
| 50 | 2 | 220 | 155 | 120 | 125 | 4-18 | 165 | 10.5 | ||
| 65 | 21/2 | 270 | 175 | 140 | 145 | 4-18 | 205 | 16.5 | ||
| 80 | 3 | 300 | 185 | 150 | 160 | 8-18 | 240 | 21.5 | ||
| 100 | 4 | 350 | 210 | 175 | 180 | 8-18 | 270 | 38 | ||
| 125 | 5 | 0.6 | 0.6 | 400 | 250 | 210 | 210 | 8-23 | 285 | 55 |
| 150 | 6 | 480 | 280 | 240 | 240 | 8-23 | 380 | 78.5 | ||
| 200 | 8 | 495 | 330 | 290 | 295 | 12-23 | 440 | 104 | ||
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
