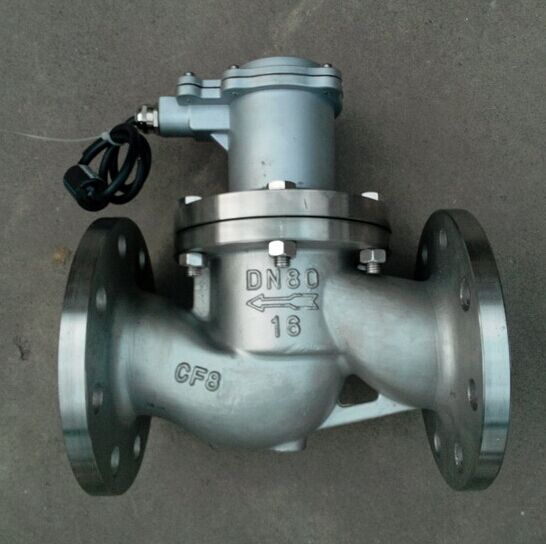

產品名稱： | ZBSF不銹鋼電磁閥 |
產品型號： | ZBSF |
品牌： | 金豪閥門 |
一、ZBSF不銹鋼電磁閥概述：
ZBSF系列全不銹鋼電磁閥是工業過程自動化控制系統用的執行器.它在接受電控信號能自動開啟或關閉,實現對管道中的流體的通斷或流量調節控制.本系列電 磁閥可廣泛地應用于紡織,印刷,化工,塑料,橡膠,制藥,食品,建材,機械,電器,表面處理等生產和拉研部門以及浴室,食堂,空調等人們?nèi)粘Ｉ钤O(shè)施 中.ZBSF-Y系列電磁閥主要用于腐蝕性液體,超凈液體和食用液體介質的控制.ZBSF系列電磁閥主要用于腐蝕氣體,超凈氣等氣體介質控制。
二、ZBSF不銹鋼電磁閥性能參數：
工作介質 | 腐蝕性氣體、短冷流體、食用流體ZBSF-1：氣體用ZBSF-1Y：液體用ZBSF-2：氣體用ZBSF-2Y | ||||||
介質溫度(℃) | ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃ | ||||||
公稱壓力(Mpa) | 1.6 | ||||||
工作壓力(Mpa) | 0 - 1.6 | ||||||
電源電壓 | AC220V,其余規格可作特殊訂貨 | ||||||
額定流量系數(KV) | 按JB/T352-94規定 | ||||||
泄漏量(m1/min) | 按JB/T352-94.F規定 | ||||||
公稱通徑 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
功耗(AV) | 40 | 50 | |||||

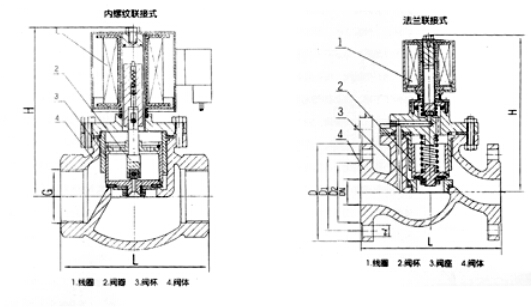

三、ZBSF不銹鋼電磁閥安裝尺寸：
公稱通徑DN | 內螺紋連接 | 法蘭連接 | |||||||||
外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
15 | 148 | 92 | 1/2 | 176 | 130 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
20 | 148 | 92 | 3/4 | 181 | 150 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
32 | 182 | 120 | 1 1/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
40 | 182 | 140 | 1 1/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
65 | 265 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | |||
80 | 276 | 310 | 200 | 160 | 132 | 20 | 3 | 8-φ18 | |||
100 | 373 | 350 | 220 | 180 | 156 | 22 | 3 | 8-φ18 | |||
125 | 416 | 400 | 250 | 210 | 184 | 22 | 3 | 8-φ18 | |||
150 | 400 | 480 | 285 | 240 | 211 | 24 | 3 | 8-φ22 | |||

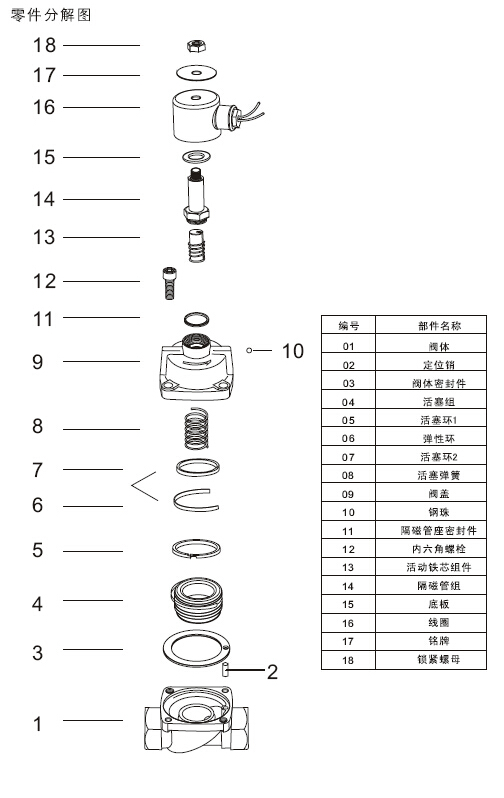

四、ZBSF不銹鋼電磁閥結構與原理：
ZBSF不銹鋼電磁閥為分步動作直接先導式電磁閥，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式 電磁閥。常閉電磁閥，線圈通電后，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓 力減少到一定值時，銜鐵帶動主閥閥杯，并利用壓差而使主閥閥杯開啟，介質流通。線圈斷電后，電磁力消失，銜鐵因自重下落復位。同時依靠介質壓力，主副閥得 以緊密關閉。常開電磁閥，線圈通電后由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差 一樣，由于電磁力作用，動鐵芯失去主閥閥杯下，壓緊主閥閥座，閥門關閉。線圈斷電時，電磁吸力為零，副閥閥塞和支鐵芯由于彈簧作用向上提起，副閥打開，主 閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。
五、ZBSF不銹鋼電磁閥安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，推薦安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
金豪閥門對貴公司的承諾
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
