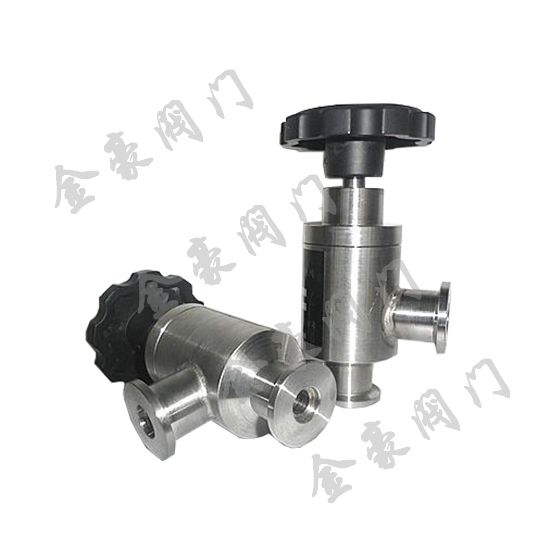

GDQ氣動高真空擋板閥

發布日期：2015-11-29 點擊數： GDQ氣動高真空擋板閥

?一、 GDQ氣動高真空擋板閥閥概述：

此系列閥門分為手動、氣動、電磁三種驅動方式，它具有動作平穩、體積小、使用可靠、密封性能好和壽命長等優點，是真空設備閥門之一。

二、 GDQ氣動高真空擋板閥主要性能規范：

適用范圍：Applicability	105～1.3×10-4Pa(軸封為橡膠) 105～1.3×10-5Pa(軸封為波紋管)
閥門漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.(軸封為橡膠) ≤1.3×10-5Pa.L/S.(軸封為波紋管)
適用溫度：Applicable Temperature	-25～+80℃(丁腈橡膠) -30～+150℃(氟橡膠)
氣源壓力：Annoy pressure	0.4～0.6MPa

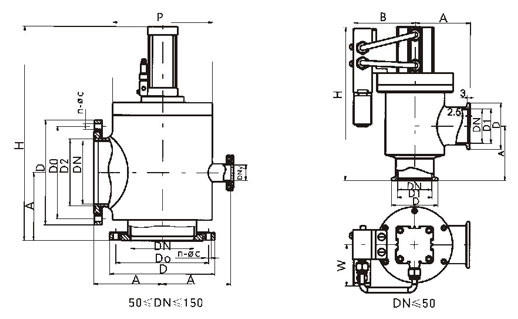

三、GDQ氣動高真空擋板閥主要技術圖紙

四、GDQ氣動高真空擋板閥主要特點：

標準模塊化設計，易于更換及維修；
便于清潔的設計；
電磁閥采用節能設計，體積小。

主要性能指標：

適用范圍：1×10-6Pa～1.2×105Pa（波紋管密封）
1×10-5Pa～1.2×105Pa（氟膠圈密封）
打開時閥板上的壓差：≤1.2×105 Pa任意方向
閥體和閥座漏率：≤1.3×10-7Pa·L·s-1
建議維修前循環次數：200，000次
閥體烘烤溫度：≤150℃
安裝位置：任意
電源：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做）
壓縮空氣（只適用于氣動）：0.4～0.7MPa
閥門開啟和關閉時間：≤3s
閥門位置指示：帶有啟閉位置指示開關（磁性開關

五、GDQ氣動高真空擋板閥主要外形連接尺寸：

快卸法蘭連接

Model 型號	DN	D1	D	A	H	B	W	法蘭標準
GDQ-J10(b)	10	12.2	30	30	120	52	40	GB4982
GDQ-J16(b)	16	17.2	30	40	140	58	40
GDQ-J25(b)	25	26.2	40	50	150	58	40
GDQ-J32(b)	32	34.2	55	58	158	58	40
GDQ-J40(b)	40	41.2	55	65	183	75	50
GDQ-J50(b)	50	52.2	75	70	190	75	50

活套法蘭連接

Model 型號	DN	D	Do	D2	A	P	H	n-φc	DNy預抽口	法蘭標準
GDQ-J50	50	110	90	55	70	95	278	4-φ9		GB6070
GDQ-J63	63	130	110	68	88	108	360	4-φ9
GDQ-J80	80	145	125	85	98	133	379	8-φ9
GDQ-J100	100	165	145	105	108	159	394	8-φ9
GDQ-J(S)160	160	225	200	165	158	240	555	8-φ11	DN40 GB4982
GDQ-J(S)200	200	285	260	208	200	280	623	12-φ11	DN50 GB6070
GDQ-J(S)250	250	335	310	258	208	350	663	12-φ11	DN63 GB6070
GDQ-J(S)320	320	425	395	328	250	425	832	12-φ14	DN80 GB6070
GDQ-J(S)400	400	510	480	410	330	530	1120	16-φ14	DN100 GB6070
GDQ-J(S)500	500	610	580	510	360	630	1036	16-φ14	DN125 GB6070
GDQ-J(S)630	630	750	720	642	450	750	1415	20-φ14	DN160 GB6070
GDQ-J(S)800	800	920	880	815	530	920	1850	24-φ14	DN200 GB6070
GDQ-J(S)150	150	220	195	156	158	160	555	8-φ12	DN40 GB4982	JB919
										JB919

六、GDQ氣動高真空擋板閥主要零部件材料

閥體、閥蓋、閥桿：鋁合金、碳鋼或不銹鋼

密封件：丁腈橡膠、氟橡膠、波紋管(軸封)。

七、GDQ氣動高真空擋板閥訂貨說明：

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
