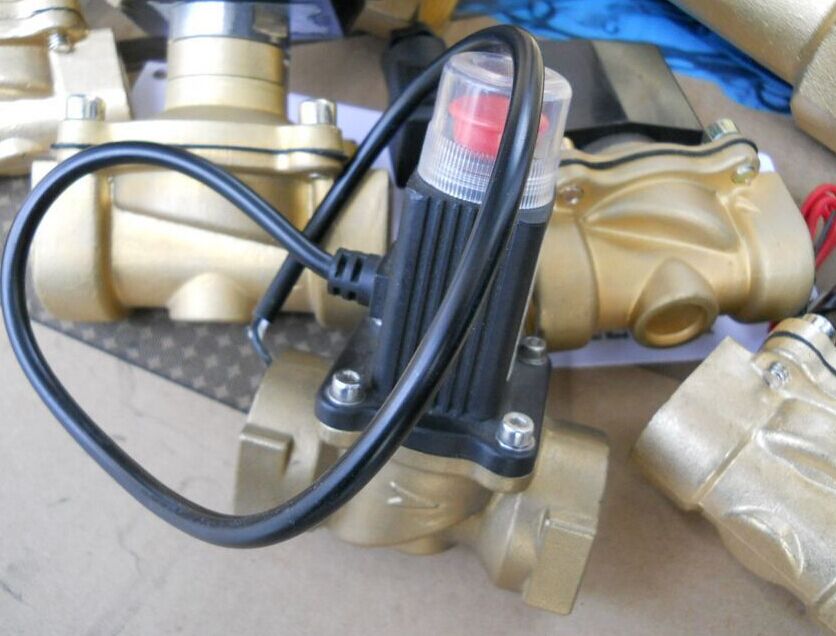

一、ZCA真空電磁閥應用范圍：
ZCA真空電磁閥它廣泛應用于冶金、石化、制藥、食品醫療、城建環保、節能產業等工作壓力為負壓的管道系統中。
產品特點：
ZCA真空電磁閥閥芯均為不銹鋼活塞式，專制線圈，不易燒毀；線圈啟動閥芯同時拉動活塞，閥體安裝方向無限制。密封性能好，零泄漏。
二、ZCA真空電磁閥技術參數：
工作介質 | 空氣等非腐蝕性氣體 | |||||
介質溫度 ℃ | ≤60 | |||||
工作壓力 MPa | 1.0 | |||||
工作壓差 MPa | -0.1～0 | |||||
電源電壓 | AC220V DC24V 其余規格可作特殊訂貨 | |||||
使用壽命 | JB/T7352-94規定 | |||||
額定流量系數 KV | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 |
泄漏量 ml/min | 按JB/T7352-94.F規定 | |||||
公稱通徑 mm | 15 | 20 | 25 | 32 | 40 | 50 |
功 耗（VA） | 50 | 90 | ||||
三、ZCA真空電磁閥安裝尺寸：
公稱通徑 DN | 內螺紋連接 | 法蘭連接 | |||||||||
內螺紋 | 外形尺寸 | 外形尺寸 | 法蘭尺寸 | ||||||||
G | H | L | H | L | D | D1 | D2 | n-d | b | f | |
15 | 1/2″ | 148 | 92 | 176 | 130 | 95 | 65 | 46 | 4-φ14 | 14 | 2 |
20 | 3/4″ | 148 | 92 | 181 | 150 | 105 | 75 | 56 | 4-φ14 | 16 | 2 |
25 | 1″ | 148 | 110 | 210 | 160 | 115 | 85 | 65 | 4-φ14 | 16 | 3 |
32 | 11/4″ | 182 | 120 | 221 | 180 | 140 | 100 | 76 | 4-φ18 | 18 | 3 |
40 | 11/2″ | 182 | 140 | 230 | 200 | 150 | 110 | 84 | 4-φ18 | 18 | 3 |
50 | 2″ | 192 | 162 | 252 | 230 | 165 | 125 | 99 | 4-φ18 | 20 | 3 |
四、ZCA真空電磁閥安裝說明：
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，推薦安裝旁路裝置。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道。
