PZ73H手動刀形閘閥

發布日期：2015-11-26 點擊數： PZ73H手動刀形閘閥

一、 PZ73H手動刀形閘閥概述：

手動刀形閘閥PZ73H-10C DN200,刀型閘閥,刀形閘閥;浙江中閥科技有限公司營銷部. 刀型閘閥驅動方式：手動，電動，氣動，液動，傘齒輪，電液動和氣液動等驅動方式。刀型閘閥外形：明桿，暗桿兩種刀型閘閥材質：鑄鐵、鑄鋼、碳鋼、不銹鋼、襯氟等刀型閘閥密封：硬密封，軟密封，單面密封，雙面密封等多種材質密封。主要產品有刀型閘閥、漿液閥、插板閥、閘門、不銹鋼閥門、對夾式止回閥、鍛鋼閥門、蝶閥、調節閥等以及各種閥門。產品嚴格按照國標GB、美標API、德標 DIN標準生產。本公司生產的刀型閘閥、漿液閥、插板閥能很好地解決在電力、石油、化工、造紙、城建、污水環保工程、冶金、水泥廠等行業所遇到的固體粉沫及漿類介質的耐磨損難題。

二、PZ73H手動刀形閘閥主要性能規范：

公稱壓力（MP）	殼體試驗（MP）	密封試驗（MP）	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	紙漿、污水、煤漿、灰、渣水混和物

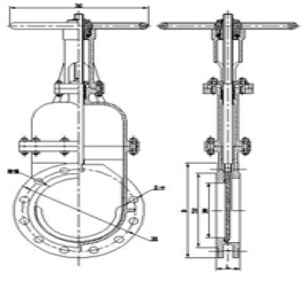

三、PZ73H手動刀形閘閥主要技術圖紙

技術圖紙

四、PZ73H手動刀形閘閥主要特點：

手動刀形閘閥PZ73H-10C DN200,刀型閘閥,刀形閘閥;浙江中閥科技有限公司營銷部. 刀型閘閥驅動方式：手動，電動，氣動，液動，傘齒輪，電液動和氣液動等驅動方式。

五、PZ73H手動刀形閘閥主要外形連接尺寸：

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480

六、PZ73H手動刀形閘閥主要零部件材料

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

七、PZ73H手動刀形閘閥訂貨說明：
金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
