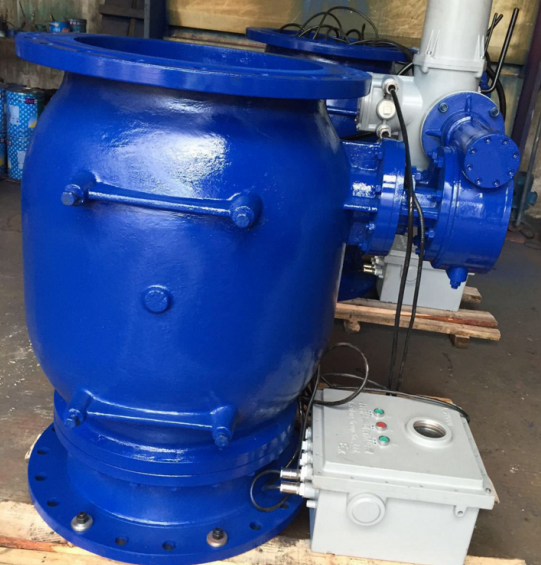

一、LHS941X調流調壓閥概述：
浙江金豪閥門有限公司公司生產的電動調壓調流閥為活塞式結構，活塞式控制閥調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞?？稍陂y體內圓筒里由導軌引導沿管路中心作軸向運動，因而改變流道面積，以實現調節流量及減壓功能。與管道的連接形式為法蘭聯接，法蘭連接尺寸、結構長度符合相應GB的要求?；钊娇刂崎y由閥體、活塞、曲柄、連桿、消能裝置、閥桿、軸套、閥座、密封圈等主要部件組成。
調流調壓閥閥體為流線形軸對稱流道，流體在閥體內能被很好地無紊流引導，能顯著降低閥門的噪聲和振動。保證閥門在高壓差下也具有良好的抗氣蝕特性，其允許氣蝕系數應不大于0.4?；钊娇刂崎y具有優良的線性調節性能，以便控制系統通過出口壓力變送器的反饋信號調控閥門，保持出水壓力的恒定。活塞式控制閥具有可靠的密封性能，在調節閥處于全關狀態下，保證無任何滲漏?；钊娇刂崎y在正常運行工況下，無卡阻和有害振動現象，確保設備安全可靠運行。使用壽命不小于30年。
調流調壓閥具有良好的抗阻塞能力?？蛇m用于有泥沙及小顆粒雜質的流體。活塞式控制閥在 大工作壓差和動水啟閉運行工況下，保證整體抗推力安全可靠，不發生有害的振動。活塞式控制閥驅動方式為電機驅動。電機驅動裝置應具有良好的防水性能，應動作靈活、安全可靠，手動操作力矩滿足國家標準。活塞式控制閥的電動裝置包括電機、減速蝸輪、機械限位調節機構、力矩控制機構、行程控制機構、開度指示機構和手動電動轉換裝置?；钊娇刂崎y的電動裝置采用機電一體化設計，配置現地操作控制箱。活塞式控制閥的傳動裝置有以下性能：?閥門過載保護；?閥門行程保護；?手動／電動切換裝置；?閥門開度位置指示裝置；?閥門開、關觸點，觸點接線的引出應滿足就地及遠方控制室的要求。
二、LHS941X調流調壓閥主要性能規范：
（1）閥體一體化整體鑄造，確保堅固耐用。閥門整體及閥體、活塞、閥軸等主要部件，使用壽命不少于50年。
（2）閥門安裝在輸水管道上，起調節壓力、流量、消除氣蝕及通斷水流作用。其進出口結構做到平滑順暢，避免因流道結構變化造成的水流紊亂而產生的振動、噪聲和氣蝕，其開啟度與流量成線性關系。
（3）閥門與管道的連接形式為法蘭連接，法蘭連接尺寸符合現行國標。
（4）活塞閥采用金屬與橡膠雙重密封，實現氣泡級密封、零泄漏。
（5）閥門有效啟閉次數可達5萬次以上。
（6）閥門自身水頭損失不大于2m水柱。
三、LHS941X調流調壓閥主要材料：
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 前閥體 | 球墨鑄鐵QT450-12 鑄鋼 WCB | 9 | 后閥體 | 球墨鑄鐵QT450-12 / 鑄鋼 WCB |
2 | 曲柄 | 不銹鋼304 | 10 | O型圈 | 丁腈橡膠 |
3 | 剪切銷 | 不銹鋼304 | 11 | O型圈 | 丁腈橡膠 |
4 | 連桿 | 不銹鋼304 | 12 | 驅動軸 | 不銹鋼2Cr13 |
5 | 導流器 | 不銹鋼304 | 13 | 密封前銅套 | ZCuSn10Zn2 |
6 | 活塞 | 不銹鋼304 | 14 | 密封銅套 | ZCuSn10Zn2 |
7 | 連桿支承 | 不銹鋼304 | 15 | 緊固件 | 不銹鋼25 |
9 | 密封圈 | 丁腈橡膠 | 執行機構 | 智能型電裝 | |
四、LHS941X調流調壓閥主要說明：
LHS941X電動活塞式調流調壓閥是借鑒德國、日本 經驗，總結國內設計制造及實用經驗的基礎上，根據流體力學特性而開發出來的調速調壓型閥門。已經在電站、引水、供水等領域得到了廣泛的應用。經過改進的本系列流量調節閥不但適用于清水，對于天然江河湖泊水、輕度污水具有良好的耐受能力。從設計結構和材料選用上解決了多年來流量調節閥易結垢，卡阻，驅動裝置偏大的難題.
電動活塞式調流調壓閥技術描述
電動調流活塞閥型號：LHS941X
技術性能表
公稱通徑 DN350-700 mm
公稱壓力 1.0 0.6 Mpa
試驗壓力 密封 1.1 0.66
殼體 1.5 0.9
適用溫度 0～+80 ℃ 、
適用介質 水、飲用水、污水
六、訂貨說明：
金豪閥門對貴公司的承渃
我公司對產品的質量實行三包；包質、包換、包修
合同簽定后，質量保證，按時交貨
客戶在訂貨中務必提供以下說明；
結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供優良的服務
