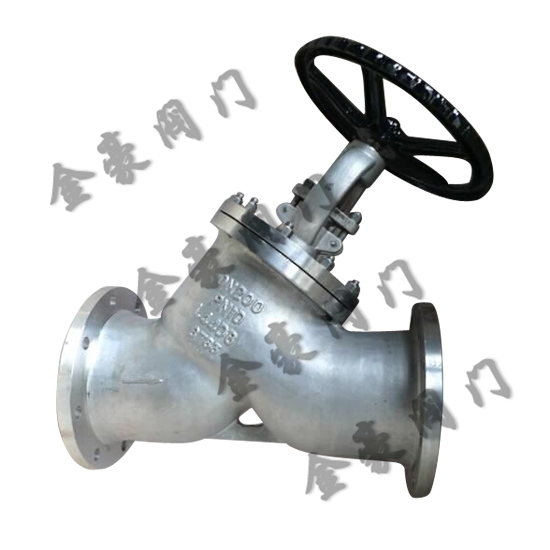

| 產品名稱： | J45H自密封Y型截止閥 |
| 產品型號： | J45H |
| 品牌： | 金豪閥門 |
一、J45H自密封Y型截止閥主要概述：
截止閥又稱截門閥，屬于強制密封式閥門，所以在閥門關閉時，須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。按連接方式分為三種：法蘭連接、絲扣連接、焊接連接。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時.流量已達到 大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
二、J45H自密封Y型截止閥主要特點：
1、閥體閥蓋為整體鍛制而成，強度高，造型美觀，材質可靠。
2、中腔采用自密封結構，壓力越高，密封性越好。 的不銹鋼自密封圈，拆裝方便，密封可靠。
3、閥桿表面經很強致密耐磨處理，耐磨耐蝕，啟閉磨擦小，確保產品無外漏之虞。
設計與制造：ASME B16.34，JB/T3595，E101
連接端： BW,SW
承插焊端：ASME B16.11
對接焊端：ASME B16.25
檢查與試驗：JB/T3595
材料：ANSI/ASTM
主體材料：A105，F(xiàn)11，F(xiàn)22，F(xiàn)316, F91, F92
三、J45H自密封Y型截止閥主要材質：
| 型號 | 閥桿、閥蓋 | 灰鑄鐵 | 灰鑄銅 |
| J45H-16 | 閥桿、閥瓣 | 碳鋼 | |
| 閥桿螺母 | 銅 | ||
| 填料 | 石墨石棉盤根 | ||
四、J45H自密封Y型截止閥主要外形尺寸：
| 格＼尺寸 | D | D1 | d | a | H | L | Do |
| 15 | 24 | 56 | 15 | 37.5 | 315 | 190 | 200 |
| 20 | 32 | 56 | 19 | 37.5 | 315 | 190 | 200 |
| 25 | 38 | 56 | 24 | 37.5 | 315 | 190 | 200 |
| 32 | 48 | 82 | 30 | 37.5 | 435 | 220 | 240 |
| 40 | 52 | 82 | 34 | 37.5 | 435 | 220 | 280 |
| 50 | 66 | 90 | 42 | 37.5 | 480 | 250 | 320 |
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
