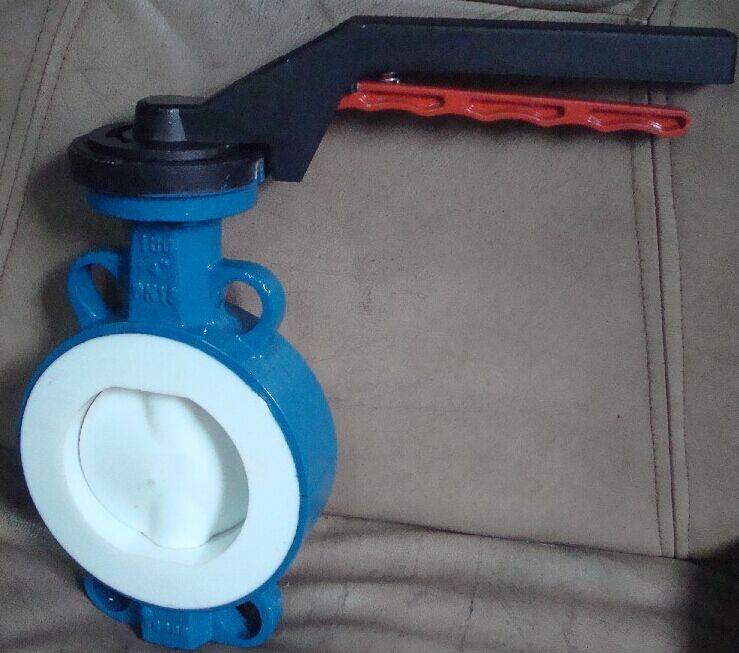

D71F46對夾式襯氟蝶閥

發布日期：2015-11-30 點擊數： D71F46對夾式襯氟蝶閥

一、D71F46對夾式襯氟蝶閥詳細資料：

襯氟閥門又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的性能制做成各類閥門和壓力容器。

二、D71F46對夾式襯氟蝶閥基本型號：

手動	DA71F/P半襯	蝸輪傳動	DA371F/P半襯
	DA71F3全襯里		DA371F3全襯里
	DA71F4全襯里		DA371F4全襯里
	DA71F46全襯里		DA371F46全襯里
氣動	DA671F/P半襯	電動	DA971F/P半襯
	DA671F3全襯里		DA971F3全襯里
	DA671F4全襯里		DA971F4全襯里
	DA671F46全襯里		DA971F46全襯里

三、D71F46對夾式襯氟蝶閥技術規范：

設計標準：GB12238

結構長度：GB12221

法蘭標準：JB/T79-94；GB9113.1-26

檢驗試驗：GB/T13927

驅動方式：蝸輪、手動、電動、氣動

四、D71F46對夾式襯氟蝶閥主要零部件材料表：

零件名稱	材料
上下閥體	鑄鐵、鑄鋼、不銹鋼、襯F46、F3
閥座	鑄鋼
帶桿蝶板	鑄鋼、不銹鋼、襯F46、F3
填料	F4
襯墊	硅橡膠
蝸輪手柄	球墨鑄鐵

五、D71F46對夾式襯氟蝶閥尺寸及重量：

公稱通徑	PN1.0(MPa)主要外形尺寸和連接尺寸								PN1.6(MPa)			重量
DN	L	D	D1	D2	f	Z-d	H2	H1	D	D1	Z-d	kg
40	33	145	110	85	3	4-18	270	80	145	110	4-18	4
50	43	160	125	100	3	4-18	280	85	160	125	4-18	5
65	46	180	145	120	3	4-18	290	93	180	145	4-18	7
80	46	195	160	140	3	4-18	310	100	195	160	8-18	9
100	52	215	180	155	3	8-18	340	110	215	180	8-18	13
125	56	245	210	185	3	8-18	355	120	245	210	8-18	15
150	56	280	240	210	3.5	8-23	380	160	280	240	8-23	24
200	60	335	295	265	3.5	8-23	430	245	335	295	12-23	38
250	68	390	350	320	4	12-23	450	260	405	355	12-26	60
300	78	440	400	370	4	12-23	480	300	460	410	12-26	70
350	78	500	460	420	4	16-23	600	320	520	470	16-26	80
400	102	565	515	475	4.5	16-25	630	330	580	525	16-30	120
450	114	615	565	525	4.5	20-25	655	380	640	585	20-30	165
500	127	670	620	580	5	20-25	680	390	715	650	20-33	205
600	154	780	725	690	5	20-30	730	450	840	770	20-36	250
700	165	895	840	800	5	24-30	790	480	910	840	24-36	320
800	190	1010	950	905	5	24-34	880	580	1020	950	24-39	395
900	203	1110	1050	1005	5	28-34	930	625	1120	1050	28-39	450
1000	216	1220	1160	1115	6	28-34	1000	660	1255	1170	28-42	600
1200	254	1450	1380	1325	6	32-41	1300	780	1485	1390	32-48	825

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
