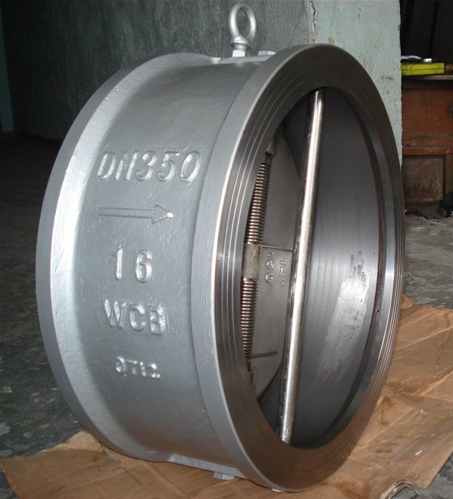

| 產品名稱： | H76H不銹鋼對夾式止回閥 |
| 產品型號： | H76X |
| 品牌： | 金豪閥門 |
H76H不銹鋼對夾式止回閥詳細資料：
一、H76H不銹鋼對夾式止回閥概述：
本對夾式雙瓣止回閥是我公司自行開發設計的新產品，目前在國內這種產品系屬節能型新產品。它止回性好、安全、可靠、流阻小，主要適用於石油、化工、食品、醫藥、輕紡、造紙、給排水、冶煉及能源等系統作為單向閥使用。。
二、H76H不銹鋼對夾式止回閥產品特點：
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
三、H76H不銹鋼對夾式止回閥執行標準：
1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82
四、H76H不銹鋼對夾式止回閥性能參數：
| 型號 | 工作壓力（MPa） | 適用溫度（℃） | 適用介質 | 閥體材料 |
| H76H-10C～40 | 1.0～4.0 | －29～425 | 水、蒸汽、油品 | 碳鋼 |
| H76W-10P～25 | 1.0～2.5 | ≤150 | 硝酸類 | 不銹鋼 |
| H76Y-40P | 4.0 | ≤150 | 硝酸類 | 不銹鋼 |
五、對夾式蝶型止回閥主要零部件材料：
| 公稱壓力 | PN1.0MPa 、 PN1.6MPa、 PN2.5MPa、 PN4.0MPa、 PN6.4MPa 、 PN10.0MPa | |||||||
| 型號 | H76H-C | H76W-P | H76W-P8 | H76W-P3 | H76W-R | H76W-R8 | H76W-R3 | |
| 主要 零件 材料 | 閥 體 | WCB(A105) | ZG1Cr18Ni9Ti | CF8(304) | CF8(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) |
| 閥 瓣 | CF8 | CF8 | CF8 | CF3 | CF8M | CF8M | CF3M | |
| 閥 軸 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
| 彈 簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
| 適用 工況 | 適用介質 | 水、 蒸汽、 油品等 | 硝酸等腐蝕性介質 | 強氧化性 介質 | 醋酸等腐蝕性介質 | 尿素等 腐蝕性介質 | ||
| 適用溫度(℃) | -29～425 | -196～540 | -196～425 | -196～540 | -196～455 | |||
六、對夾式蝶型止回閥主要外形尺寸：
| 公稱壓力 PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | ||||
| 尺寸 | 尺寸 | 尺寸 | 尺寸 | |||||
| 公稱通徑 DN(mm) | L | D | L | D | L | N | L | N |
| 50 | 60 | 109 | 60 | 109 | 60 | 109 | 60 | 109 |
| 65 | 67 | 129 | 67 | 129 | 67 | 129 | 67 | 129 |
| 80 | 73 | 144 | 73 | 144 | 73 | 144 | 73 | 144 |
| 100 | 73 | 164 | 73 | 164 | 73 | 170 | 73 | 170 |
| 125 | 86 | 194 | 86 | 194 | 86 | 197 | 86 | 197 |
| 150 | 98 | 220 | 98 | 220 | 98 | 227 | 98 | 227 |
| 200 | 127 | 275 | 127 | 275 | 127 | 287 | 127 | 293 |
| 250 | 146 | 330 | 146 | 332 | 146 | 343 | 146 | 355 |
| 300 | 181 | 380 | 181 | 387 | 181 | 403 | 181 | 420 |
| 350 | 184 | 440 | 184 | 447 | 184 | 460 | 222 | 478 |
| 400 | 191 | 492 | 191 | 498 | 191 | 518 | 232 | 549 |
| 450 | 203 | 542 | 203 | 558 | 203 | 568 | - | - |
| 500 | 219 | 597 | 219 | 620 | 219 | 624 | - | - |
| 600 | 222 | 698 | 222 | 734 | 222 | 734 | - | |
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
