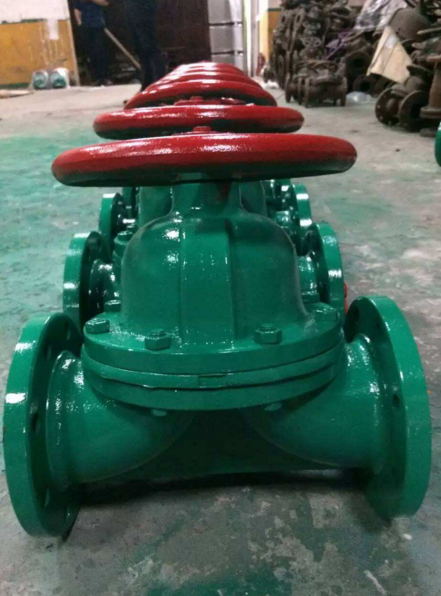

G41J手動隔膜閥簡單介紹：
G41J手動隔膜閥是一種特殊形工的具有截斷功能的閥門，其啟閉件由鋼質瓣與軟質材料（橡膠和氟塑料復合）制的隔膜組成并將閥體內腔與閥蓋內腔隔開以達到截斷管內介質之目的。
G41J手動隔膜閥適用范圍：
手動 | G41J(堰式) | 手動 | G641J(往復式) |
G41F5(堰式) | G641F5(往復式) | ||
G45J(直流式) | G6B41F(常閉式) | ||
G45F5(直流式) | G6B41F5(常閉式) | ||
電動 | G9B41J(防爆式) | 電動 | G941J(普通型) |
G9B41F5(防爆式) | G941F5(普通型) |
遵循規范 | STANDARD |
設計與制造 | GB12239 |
結構長度 | GB1221/JB1688 |
法蘭尺寸 | JB78/JB79(GB HG SH) |
壓力試驗 | GB/T13927 |
標簽 | GB12220 |
供貨 | GB/T12252 |
G41J手動隔膜閥設計規范：
· 設計規范：遵循GB 1239, BS 5156標準。
· 驅動方式：手動、氣動（常開或常閉）、電動。
· 法蘭連接隔膜閥
· 設計與制造符合中國國家標準
· 基本結構形式：堰式，直流式
· 公稱壓力PN0.6~1.0(Mpa)
· 公稱能徑DN15-400(mm)
G41J手動隔膜閥尺寸及重量：
型號 | 公稱通徑DN(mm) | 尺寸（㎜） | |||||||||
L | D | D1 | D0 | Z-φd | H | H1 | H2 | H3 | 重量 | ||
G41WJFS-6\10 | 15 | 125 | 95 | 65 | 120 | 4-φ14 | 3.8 | ||||
20 | 135 | 105 | 75 | 120 | 4-φ14 | 4.2 | |||||
25 | 145 | 115 | 85 | 120 | 4-φ14 | 121 | 135 | 4.5 | |||
32 | 160 | 1135 | 100 | 120 | 4-φ18 | 132 | 150 | 7 | |||
40 | 180 | 145 | 110 | 140 | 4-φ18 | 156 | 176 | 9 | |||
50 | 210 | 160 | 125 | 140 | 4-φ18 | 169 | 195 | 12 | |||
65 | 250 | 180 | 145 | 200 | 4-φ18 | 202 | 236 | 18 | |||
80 | 300 | 195 | 160 | 200 | 4-φ18 | 216 | 256 | 24.5 | |||
100 | 350 | 215 | 180 | 280 | 8-φ18 | 270 | 322 | 38.5 | |||
125 | 400 | 245 | 210 | 320 | 8-φ18 | 338 | 406 | 60 | |||
150 | 460 | 280 | 240 | 320 | 8-φ23 | 384 | 464 | 82 | |||
G41WJFS-4 | 200 | 570 | 335 | 295 | 400 | 8-φ23 | 518 | 638 | 149 | ||
250 | 680 | 390 | 350 | 500 | 12-φ23 | 598 | 734 | 240 | |||
300 | 790 | 440 | 400 | 560 | 12-φ23 | 698 | 778 | 350 | |||
350 | 900 | 500 | 460 | 560 | 16-φ23 | 723 | 883 | 392 | |||
400 | 1000 | 565 | 515 | 640 | 16-φ25 | 868 | 1078 | 585 | |||
G45WJFS-6 | 32 | 180 | 135 | 100 | 120 | 4-φ18 | 7 | ||||
40 | 180 | 145 | 110 | 140 | 4-φ18 | 203 | 216 | 8.5 | |||
50 | 210 | 160 | 125 | 140 | 4-φ18 | 213 | 229 | 14 | |||
65 | 250 | 180 | 145 | 200 | 4-φ18 | 248 | 268 | 18 | |||
80 | 300 | 195 | 160 | 200 | 4-φ18 | 281 | 305 | 30 | |||
100 | 350 | 215 | 180 | 280 | 8-φ18 | 332 | 362 | 43 | |||
125 | 400 | 245 | 210 | 320 | 8-φ18 | 67 | |||||
150 | 460 | 280 | 240 | 320 | 8-φ23 | 450 | 496 | 80 | |||
200 | 570 | 335 | 295 | 400 | 8-φ23 | 594 | 654 | 150.2 | |||
250 | 680 | 390 | 350 | 500 | 12-φ23 | 695 | 771 | 238 | |||
G41J手動隔膜閥主要材料：
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳鋼 | ||
Z | C | P | R | PL | RL | ||
1 | 閥體、閥蓋、閥瓣 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 閥桿 | 35 | 1Cr13 | 1Cr18Ni19Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 襯里層 | FEP（F46） PFA PCTFE（F3） | |||||
4 | 隔膜 | FEP（F46）/CR（氟丁橡膠） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡膠） | |||||
5 | 閥桿螺母 | ZCuAL10Fe3 ZCuAL10Fe3 | |||||
6 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti | 1Cr17Ni9Ti |
7 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
8 | 手輪 | HT200 | HT200 | WCC | WCC | WCC | WCC |
G41J手動隔膜閥訂貨說明：
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3客戶在訂貨中務必提供以下說明；
結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
